認識設定を使用する際、穴や部品が認識されない

目次

• 認識設定で指定した要素のみ認識
  • 「認識設定」とは
  • 穴や部品の場合
• 認識設定で穴や部品も認識させる方法
  • 認識方法の変更
• 集合要素の子要素認識（認識設定）に関する操作動画（myANDOR会員様限定）

「認識設定」とは

特定の要素のみ削除や属性変更をしたいとき「認識設定」が便利です。設定した要素のみ認識され、編集を行うことが出来ます。
図面全体の選択したい要素を一括で選択できるので、簡単に編集を行うことが出来ます。
※参照Q&A「指定した要素のみ編集したい場合は？」

穴や部品の場合

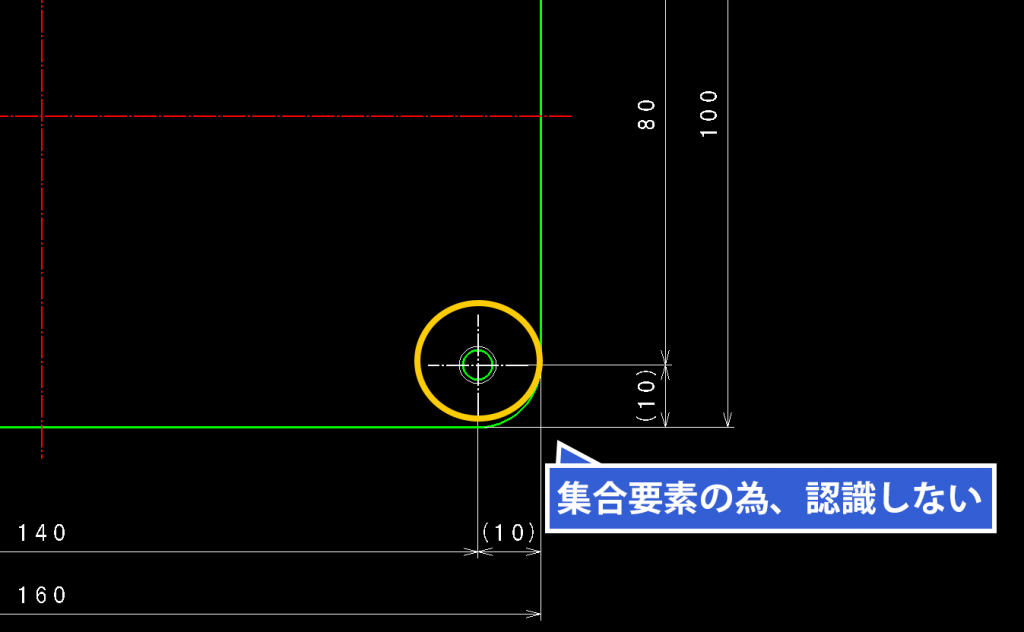

ただし、穴や部品の場合は、集合要素になっている為、関連する要素が認識できない場合があります。

今回のQ&Aでは、集合要素に関連する要素であっても、認識設定を使用し、一括で要素認識したいときの設定方法についてご紹介します。

認識方法の変更

認識設定で集合要素も認識させます。

①編集メニューの「要素属性ー要素変更」コマンドを実行します。
②右クリックから、「指定要素認識設定」を実行します。
③プレートの中心線を選択すると、認識設定ダイアログが表示され、選択した要素の線種、線幅、色が選択されます。

④「集合要素」にチェックを入れ、「単一要素のマスクを共用」にチェックを入れます。

➄「集合要素の子要素認識」と「集合要素の子要素をクリックで認識」にチェックを入れます。

⑥OKをクリックし、図面全体を囲うと、穴や部品の中心線も認識されます。

⑦「確定」すると、中心線の要素属性変更が行えます。

穴や部品に関連する要素の属性も変更することができました。
