検査表システム Q&A

毎月配信のAUC配信(メールマガジン)にてご案内しております「検査表システムに関するQ&A一覧」の掲載履歴です。
詳細内容は各ページをご覧ください。myANDOR会員様は、音声解説付きの操作動画をご視聴いただくこともできます。

カテゴリイメージ内容更新日
1.抽出寸法Q:表面指示記号が認識できないのですがどうすればいいですか?
A:表面指示記号の形状を登録いただくことで、寸法種類を仕上げとして正しく認識することができます。
2024.10.25
1.抽出寸法格子参照Q:寸法の場所を図面の番地(B-1)の表記させるにはどうしたらいいですか?
A:番地を表示する場合、下記の操作を行ってください。
表の項目部分(番号、寸法値などの項目名部分)を右クリックし、「格子参照」にチェックを入れます。
「寸法取得」または「自動取得」で寸法を取得ください。
2024.10.18
1.抽出寸法個数展開Q:個数記号(「2×」、「2-」など)の無い寸法で複数個所検査が必要な場合、寸法をコピーすることはできますか?
A:寸法取得後、個数を変更し、複数展開することができます。
一覧より、増やしたい寸法の個数をクリック、又は入力を行い、個数を変更します。
寸法を右クリック、「表示」>「個数展開」にチェックを入れ、個数を展開してください。
2024.10.18
1.抽出寸法公差のみ取得Q:図面内の公差がある寸法のみを取得できますか?
A:「設定」>「寸法取得」の「公差がない寸法値を取得する」をオフに切り替えることで、公差がある寸法のみを取得できます。
2024.10.18
4.検査表出力Q:あらかじめ出力先が固定された検査表に、縦に流し込みする形で出力したいときの設定を教えてください。
A:Excelの場合は出力する列または行を指示していただく形となります。次に出力するシート設定や飛ばしたい行をスキップ設定することもできます。
2024.10.7
7.その他Q:図面内にコメントを追記することはできますか?
A:注記機能で、図面内にコメントを追加することができます。
2024.9.27
3.検査・測定Q:計測結果を図面内に記載することはできますか?
A:値作図機能で、番号の近くに計測結果を表示させることができます。
2024.9.27
1.寸法抽出Q:寸法取得時に括弧寸法を取得しない方法はありますか?
A:「設定」>「寸法取得」>「参考寸法を取得する」を「オフ」にすることで、括弧寸法を除外することができます。
2024.9.27
4.検査表出力Q:図面と同じ小数桁数で取得する方法はありますか?
A:検査表一覧の項目にある桁数を「オフ(非表示)」にすることで、図面通りの桁数で取得可能です。
検査表に出力する際は、「設定」>「表出力」>「出力設定」>「小数点以下の出力桁数」を「オフ」に切り替えてください。
2024.9.27
3.検査・測定Q:目視検査など際に計測値欄に「OK」や「✓」を入れることはできますか?
A:計測値欄に文字を入力することはできませんが、計測値マッピングを使用し「OK」や「✓」をいれることができます。
2024.9.27
6.公差設定Q:社内で決められた公差を適用することはできますか?
A:登録されているJIS普通公差以外にも社内でお使いの公差を登録することができます。複数登録することができ、切り替えてご使用いただけます。
2024.9.27

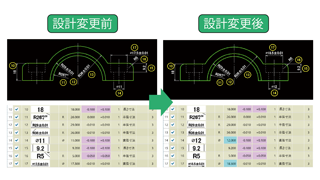

7.その他Q:図面が更新された場合にどの部分が更新されたかを確認できる機能はありますか?
A:図面比較機能で現在の図面と更新された図面の相違箇所を確認することができます。
2024.9.27
3.検査・測定Q:測定器の種類を追加したいのですがどうしたらいいですか?
A:「設定」>「定義データ」>「測定器」より測定器の追加をすることができます。登録した測定器ごとに計測値の判定方法を切り替えることもできます。
2024.9.27
4.検査表出力Q:図面内にある製品番号や図番などの情報を決まったセルに出力したいのですがどうしたらいいですか?
A:「表題取得」>「新規作成(範囲指定)」で図面枠の製品番号や図番の文字を取得し、検査表の指定位置に出力することができます。図面内に記載されていない測定者名などを検査表の指定位置に出力することも可能です。(「表題取得」>「新規作成(文字記入)」)
2024.9.27
4.検査表出力Q:対応しているExcel・Wordのバージョンは何ですか?
A:Microsoft Excel、Wordともに2007以降のバージョンに対応しています。
※旧拡張子「*.xls」「*.doc」は対応していません。
2024.9.27
7.その他Q:寸法取得した寸法以外を削除したいのですがどうしたらいいですか?
A:寸法を削除することはできませんが、表示マスク機能で寸法を非表示にすることは可能です。表示マスクは図面要素の色や寸法種類、指定した要素を表示・非表示に切り替えることができます。
2024.9.27
6.設定バージョンアップ V6⇒V7Q:バージョンアップの手順を教えてください。
A:ライセンス更新後、バージョンアップを行ってください。
2024.9.26
6.設定環境のバックアップと復元Q:社内で設定環境を統一したいのですがどうすればいいですか?
A:設定環境を保存し、他のパソコンで復元してください。
2024.8.26
4.検査表出力Q:検査表出力時、図面キャプチャーの画質が悪いのですがどうすればいいですか?
A:画像の解像度を上げて出力する方法があります。
2024.6.25
1.寸法抽出Q:一部の寸法だけが抽出されないのですがどうすればいいですか?
A:疑似寸法として取得する方法があります。
2024.04.25
0.データ読込みQ:対応しているデータ形式は何ですか?
A:3種類のデータに対応しています。それぞれ読込み方法、寸法文字の抽出できる/できないが異なります。

①、②は、文字要素があるため図面から自動的に寸法値を抽出し、寸法一覧にまとめることができます。③の場合は、自分で番号や寸法入力することで、検査表を作成していきます。
①CADデータ(*.dwg,*.dxf,*.isd)
②PDFデータ(*.pdf)※1
③ラスタ/画像データ(*.pdf,*.bmp,*.jpg,*.jpeg,*.png,*.gif,*.tif,*.tiff)

※1:文字要素が含まれる場合に限ります。ソフトウェアからダイレクトに出力したデータなどです。スキャンやFAXで出力したPDFデータは、③のデータにあたります。
2022.7.27
0.データ読込みQ:図面を開くときにサポートファイルに関するエラーが表示されたがどうすればいいですか?(図面が参照しているサポートファイルが見つかりませんでした。サポートファイルの一覧を表示しますか?)
A:図面内に利用しているフォント情報が保存されているフォルダが見つからない場合に表示されるメッセージです。フォント情報が保存されているフォルダを追加して、再度お試しください。

※詳細は、取扱説明書P.27をご一読ください。
【サポートファイルのフォルダ追加方法】
1.画面上部の歯車アイコン「設定」をクリック
2.設定画面左側メニュー「基本設定」をクリック
3.画面上部「フォント設定」メニュー>「ファイルの検索」にある「フォルダーの追加」から設定
2022.7.27
1.寸法抽出Q:PDFデータを読込み、寸法を囲って選択しても全く認識されない。
A:PDFデータに文字要素がないラスタデータの可能性があります。

PDFには2種類ございます。ソフトウェアから直接変換して作成されたPDFデータには文字要素が埋め込まれているため、寸法値を抽出できますが、スキャンしたりFAXで送られてきたPDFデータは、文字要素がなく、ただの画像となっている場合があります。データの受取元を今一度ご確認ください。
2022.7.27
1.寸法抽出Q:寸法を囲っても認識しない、または全ての寸法が認識されてしまいます。
A:DWG/DXFデータであっても、CADの機能によって寸法が1つのグループになっている(ブロック化されている)場合があります。「ブロック分解」をした後に、もう一度お試しください。
2022.8.8
1.寸法抽出Q:文字情報があるようにみえるが寸法を取り込めない。
A:DWG/DXFデータまたは文字情報があるPDFデータをインポートしても、寸法(文字・数値)が文字要素ではなく、線分の集合体(ポリライン)で文字を形成している場合がございます。図面を出力したCADソフトウェアのコンバータ設定で、一般的な文字情報を出力するように設定を変えてお試しください。

※ポリラインの文字なのか調べたい時は、「ログ情報の取得方法」を参照ください。
2022.7.27

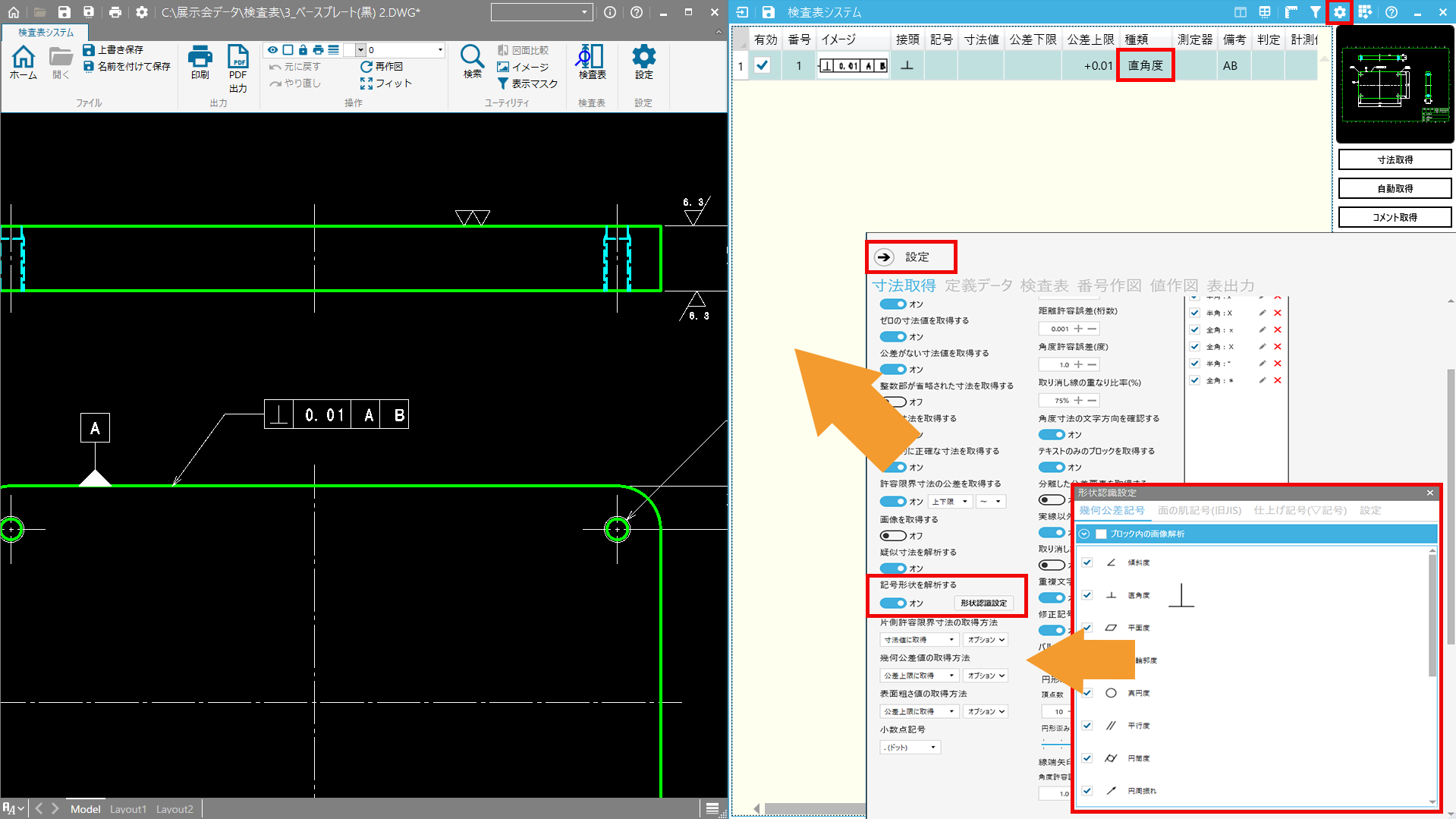

6.公差設定Q:幾何公差を取込みたいときはどうすればいいですか?
A:取り込みたい幾何公差を登録しておくことで、次回抽出時より幾何公差記号を抽出することができます。
2022.8.22
6.公差設定Q:普通公差を適用したい場合はどうすればいいですか?
A:「設定」>「検査表」>「定義データ」>「普通公差」より、必要な普通公差をオンにすることで、自動的に適用できます。
2022.8.8
2.番号作図Q:番号(バルーン)の取込み方法はどういったルールですか?
A:初期値では、全体を矩形で囲った場合、左上から寸法記載場所が近い順に配置されます。

寸法取得コマンドを起動した状態で、図面が表示されているウィンドウ右下の設定ボックス「左上」を切り替えることで、バルーン配置開始位置を「左上・左下・右上・右下」と設定を変えることもできます。
2022.7.27
2.番号作図Q:一度配置した番号(バルーン)の順番を変更したいときはどうすればいいですか?
A:番号の順番変更には下記2つの方法があります。

①取得した寸法一覧表をベースにして変更する方法。
②図面に配置したバルーンから任意の順番に変更する方法(番号オーダー)。
2022.7.27
3.検査・測定Q:測定回数を変更したいときはどうすればいいですか?
A:初期値では10回となっていますが、1つの寸法に対して1~500回までの計測結果を入力できます。

検査表画面右側「計測数」の項目を「10」→「任意の数」に数字を変更することで調整できます。

※検査表出力時には別途、増加(減少)させた計測値の出力先のセル位置の設定をする必要があります。
2024.4.25
2.番号作図Q:「5-φ10」といった寸法を「φ10」の寸法5個として個数展開したいときはどうすればいいですか?
A:「設定」>「検査表」>「寸法取得」>「個数を展開する」の項目を「オン」にすることで、個数展開できます。

※枝番を付けてバルーン表示したい場合は、「同じ番号と枝番」を選択してください。
2024.4.25
4.検査表出力Q:自社のテンプレートに出力したいときはどうするのですか?
A:「設定」>「検査表」>「表出力」>「出力情報」や「計測値」の項目にて出力先のセル位置を設定することで、御社のテンプレートに合わせることができます。
2022.7.27
4.検査表出力Q:検査表テンプレートの行が空いている場合、出力できますか?
A:表出力のスキップ機能で、出力設定ができます。
2022.10.14
4.検査表出力Q:CSV形式で出力したいときはどうすればいいですか?
A:「設定」>「検査表」>「表出力」>「出力種類」を切り替えることで、Excel/Word/CSVの切り替えができます。
2022.7.27
4.検査表出力Q:画像をモノクロで出力したいときはどうすればいいですか?
A:「設定」>「検査表」>「表出力」>「画像設定」>「フォーマット」をモノクロに切り替えます。
2022.7.27

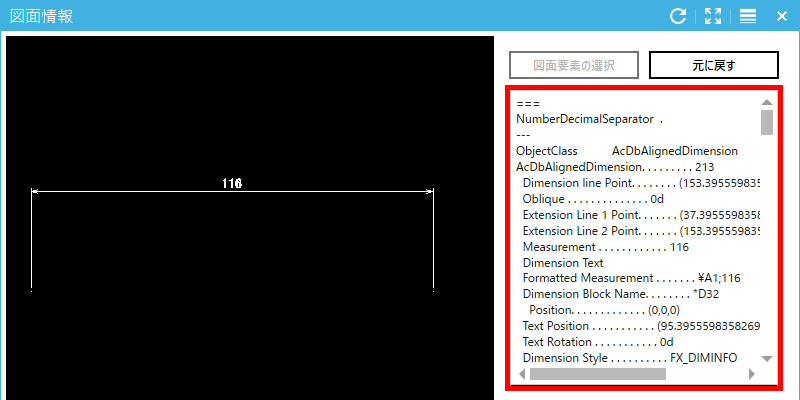

7.その他Q:ログ情報の取得方法を教えてください。
A:画面右上のiマークをクリックし、抽出できない寸法の情報をご確認ください。
2022.8.22
