ベースモジュール
【強化項目】
《 システム関連 》

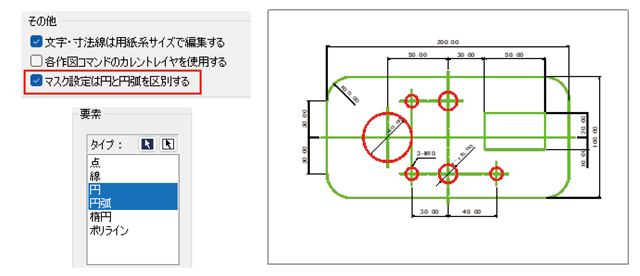

1.「ユーザー設定－オプション－その他」に「マスク設定は円と円弧を区別する」を追加しました。

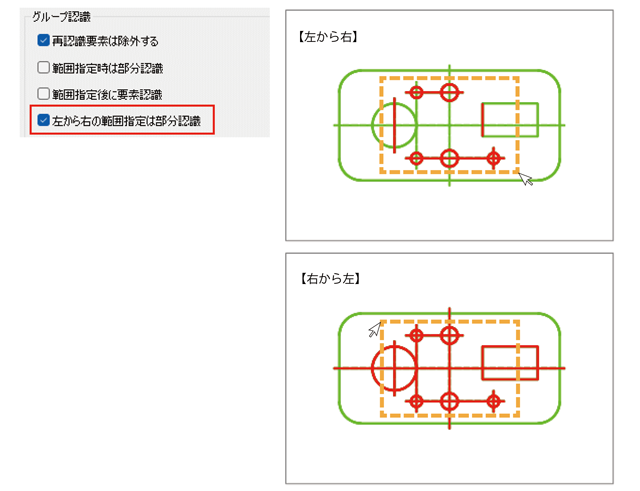

2.「ユーザー設定－マウス・認識－オペレーション－グループ認識」に「左から右の範囲指定は部分認識」を追加しました。

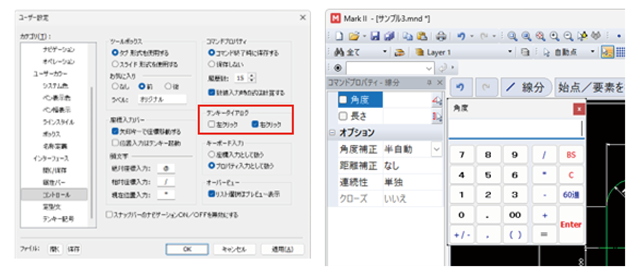

3.「ユーザー設定－コントロール－テンキーダイアログ」に「左クリック」を追加しました。

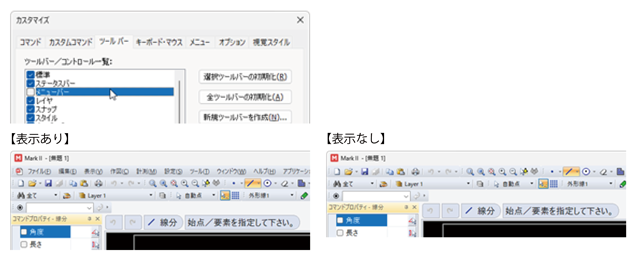

4.「カスタマイズ－ツールバー」で「メニューバー」を表示できるようにしました。
5.「カスタマイズ－視覚スタイル」に「ライト」と「ダーク」を追加しました。
6.ツールボックスのコンテキストメニューに「グループタブ」を追加しました。
【アイコンのみ】
【テキストのみ】
【テキスト・アイコン】
【大アイコン】
7.コマンドプロパティのコンテキストメニューに「グループタブ」を追加しました。
【非表示】
【アイコンのみ】
【テキストのみ】
【テキスト・アイコン】
【大アイコン】
8.コマンドプロパティのコンテキストメニューに「全般－グリッド」を追加しました。
※背景色がライト、ダークの場合のみ
【なし】
【あり】
【アンダーライン】
9.「ガイドバー」を追加しました。
10.「スタイルボックス」を追加しました。

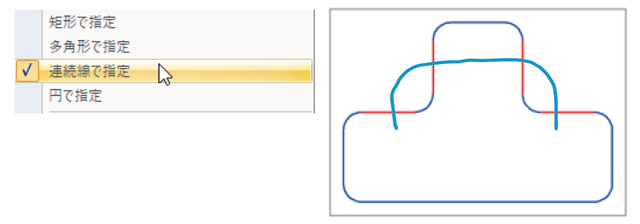

11.グループ認識のコンテキストメニューに「連続線で指定」を追加しました。
12.グループ認識のコンテキストメニューに「再認識要素は除外する」を追加しました。

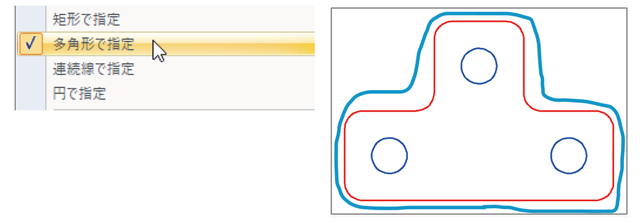

13.サーチループ認識のコンテキストメニューに「多角形で指定」を追加しました。

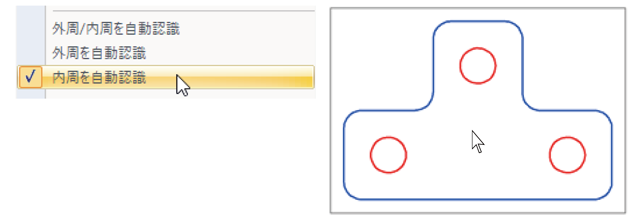

14.サーチループ認識のコンテキストメニューに「内周を自動認識」を追加しました。

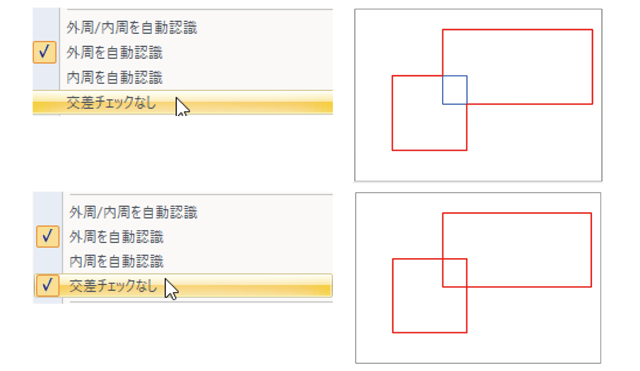

15.サーチループ認識のコンテキストメニューに「交差チェックなし」を追加しました。
16.設定－データテーブル－要素最適化に、「グループ解除」「要素属性チェック」を追加しました。
グループを解除したうえで要素最適化を行うことで、各属性ごとに最適化が可能になります。
要素は、長い属性を持つ方に合わせて最適化されます。
17.Windows XPは完全非対応となりました。
《 コンバータ 》
1.SVG形式
・SVG（Scalable Vector Graphics）形式の書き出しをサポートしました。
3Dゲートモジュール
【強化項目】
《 3Dビュー関連 》

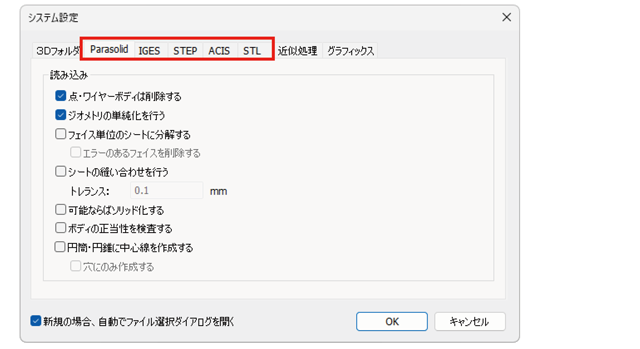

1.「システム設定－読み込み」をファイル種別毎に設定できるようにしました。

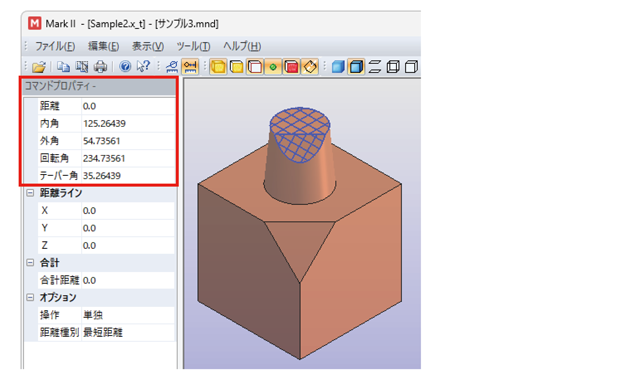

2.「2トポロジ間距離」に「内角、外角、回転角、テーパー角」を追加しました。
《 2Dビュー関連 》
1.3Dモデルファイルを2Dビューにドラッグアンドドロップする事で3Dビューに切り替えるようにしました。

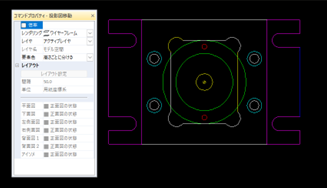

2.投影変換に「要素色－高さごとに分ける」を追加しました。（レンダリングがワイヤーフレームの場合に有効）
ミルモジュール・ルーターモジュール
【強化項目】
《 環境設定 》

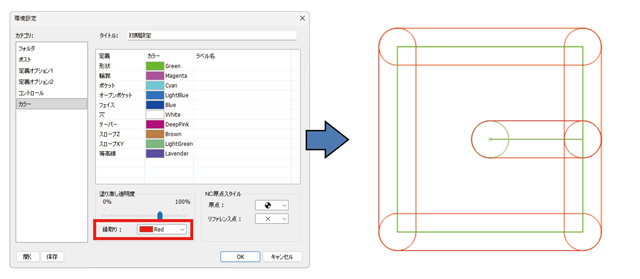

1.カラーページに「縁取り」を追加しました。
《 プロセスツリー 》

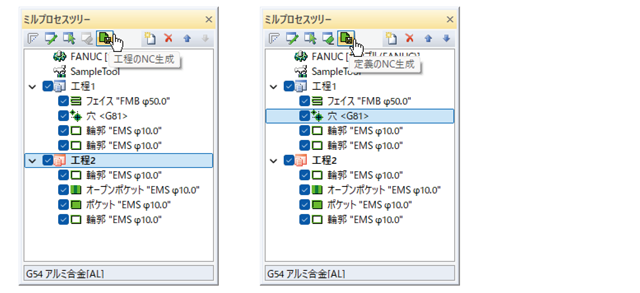

1.コンテキストメニューとツールバーに「NC生成」を追加しました。
選択した工程／定義ごとにNC生成ができます。
《 形状加工 》
1.「アプローチ円弧」をカンマで進入側と脱出側を指定できるようにしました。
2.「アプローチ助走」を追加しました。
《 輪郭加工 》

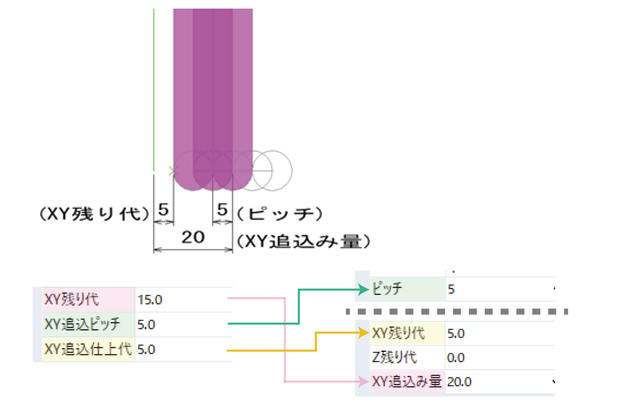

1.「XY追込み」の入力仕様を「XY追込み量」に変更しました。
下位バージョンの定義は同等のパスになるようパラメータ補正されます。
※ただし、本バージョンの定義は下位バージョンで再定義などの際パラメータは補正されません。ご注意ください。
2.オープンループのXY追込みにおいて、アプローチの進入位置（径補正距離、Z進入距離）によって開始点への移動方法を変更するようにしました。
【径補正距離】
【Z進入距離】
《 オープンポケット加工 》

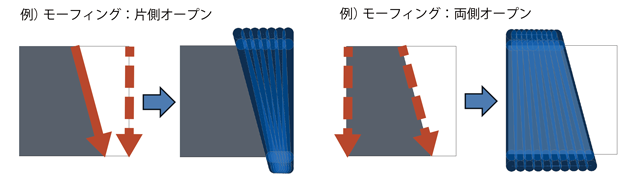

1.「ピッチ計算」に「モーフィング（片側オープン）、モーフィング（両側オープン）」を追加しました。
2.モーフィングの対面指定において、点を指定できるようにしました。
《 穴加工 》
1.「戻り位置」に「全てイニシャル点復帰、全てR点復帰」を追加しました。
【修正項目】
1.穴加工
・コマンドプロパティの選択項目を切り替えるとフォーカスが先頭に移動してしまうケースを修正しました。
2.等高線加工
・「コーナー半径」が「固定」の場合に正しく演算されないケースを修正しました。
ワイヤーモジュール
【強化項目】
《 プロセスツリー 》

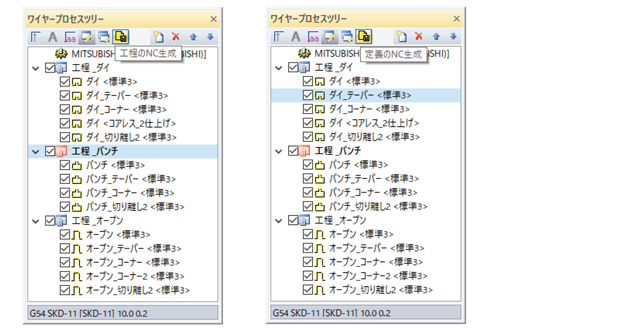

1.コンテキストメニューとツールバーに「NC生成」を追加しました。
選択した工程／定義ごとにNC生成ができます。
《 ダイ・パンチ 》
1.プログラム面とUV面の要素数が異なる場合に、ループの最適化を行えるようにしました。
2.上下形状でも「オプション－切り残し数」を指定できるようにしました。
【修正項目】
1.定義全般
・アプローチダイアログのガイドヘルプの高さが反映されないケースを修正しました。
