Q：番号引き出し線を任意の位置から引きたい。

2026.9.28

A：コマンドモード引き出し元を「任意」に設定してください。

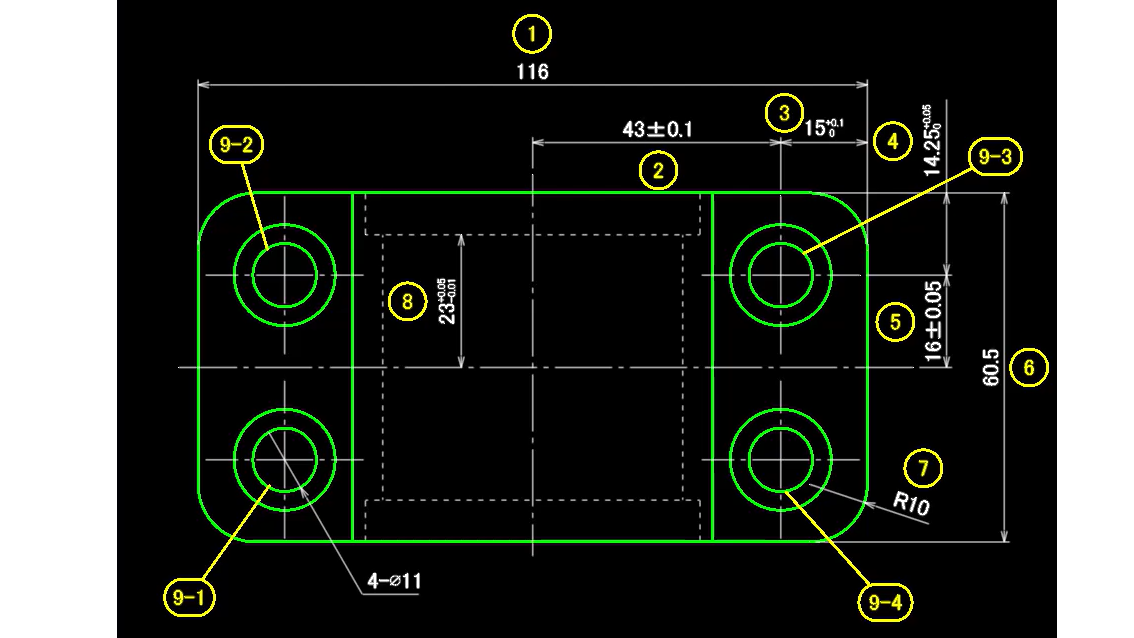

番号についている引き出し線を任意の位置から引き出すことができます。そのため、複数個所検査する場合など検査する位置を的確に指示することができます。

番号のバルーンを移動する方法です。

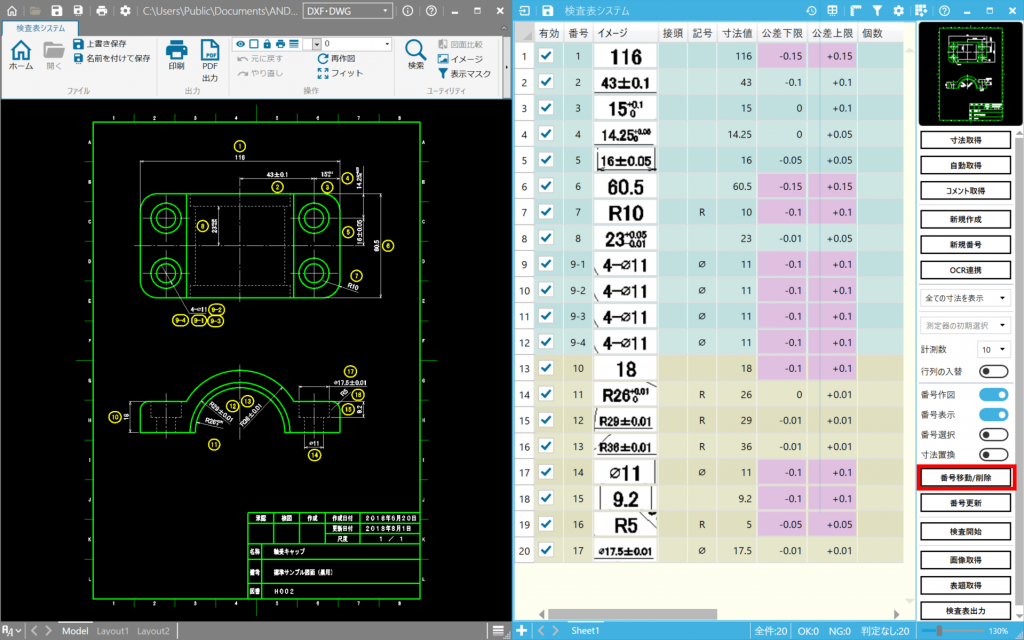

①「番号移動/削除」を実行します。

②移動したい番号をクリックします。

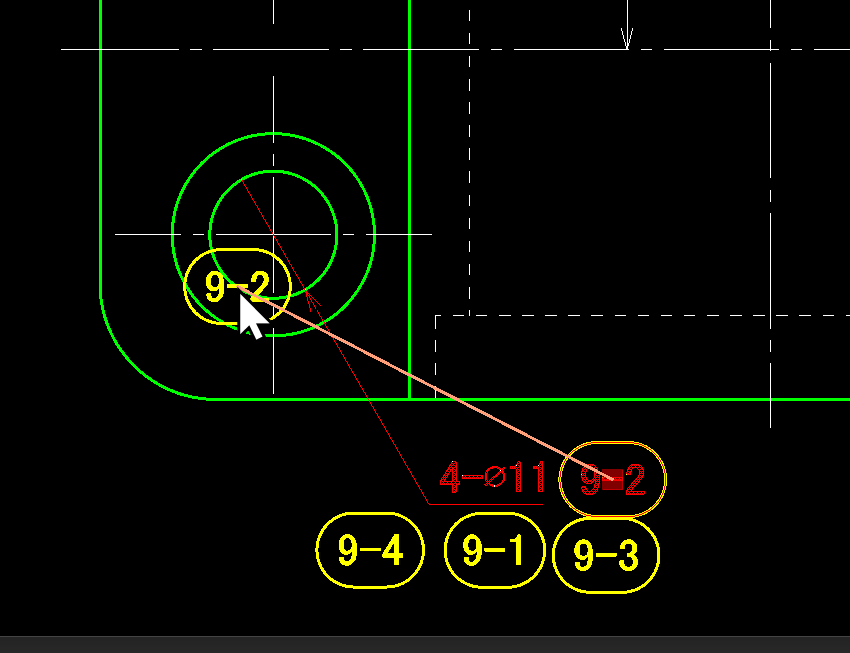

③表示されたグリップをドラッグし、配置位置でドロップします。

一定距離離れると引き出し線が自動でつきます。

番号バルーンの引き出し線を任意の場所から引く方法をご紹介します。

①「番号移動/削除」を実行します。

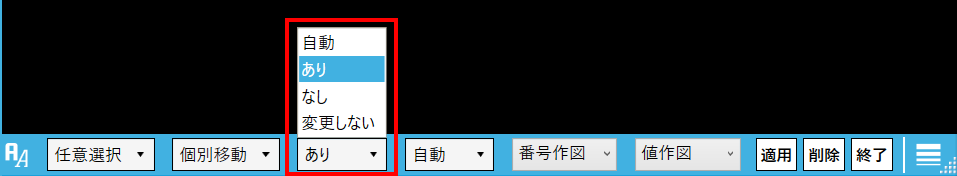

②コマンドモード引き出し線を「あり」に変更します。

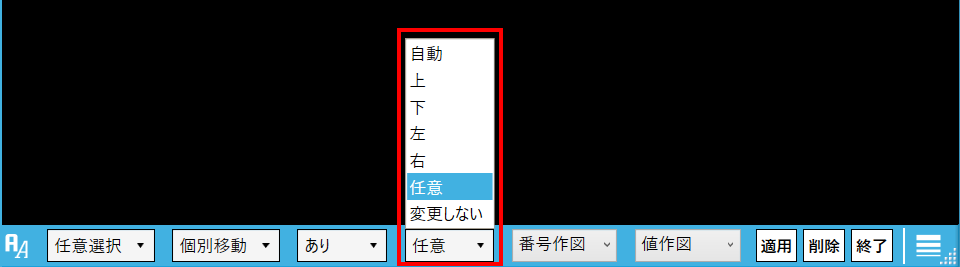

③コマンドモード引き出し元を「任意」に変更します。

④移動したい番号をクリックします。

⑤グリップ部分をクリックし、引き出し元となるところをクリックします。

⑥グリップ部分をクリックし、番号の配置位置をクリックします。

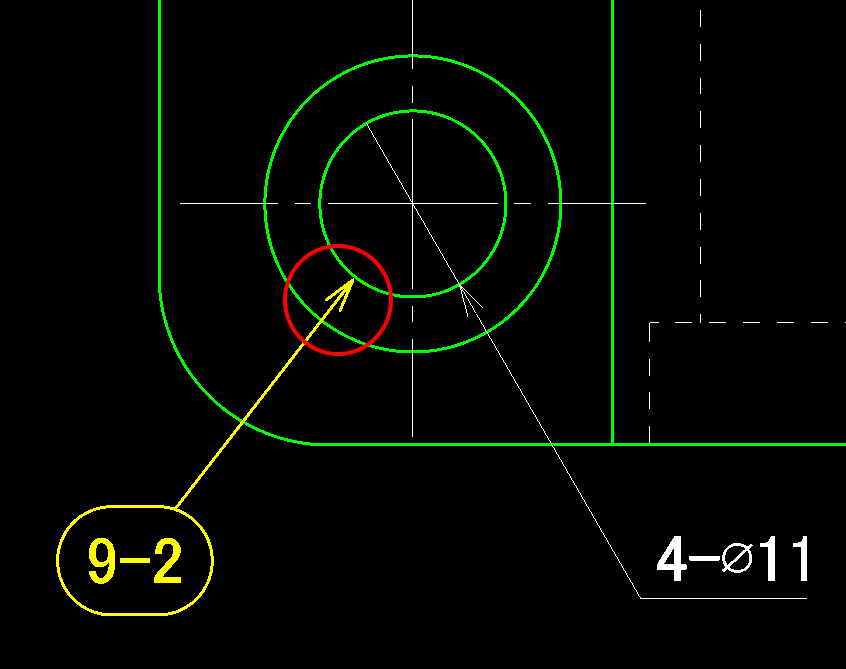

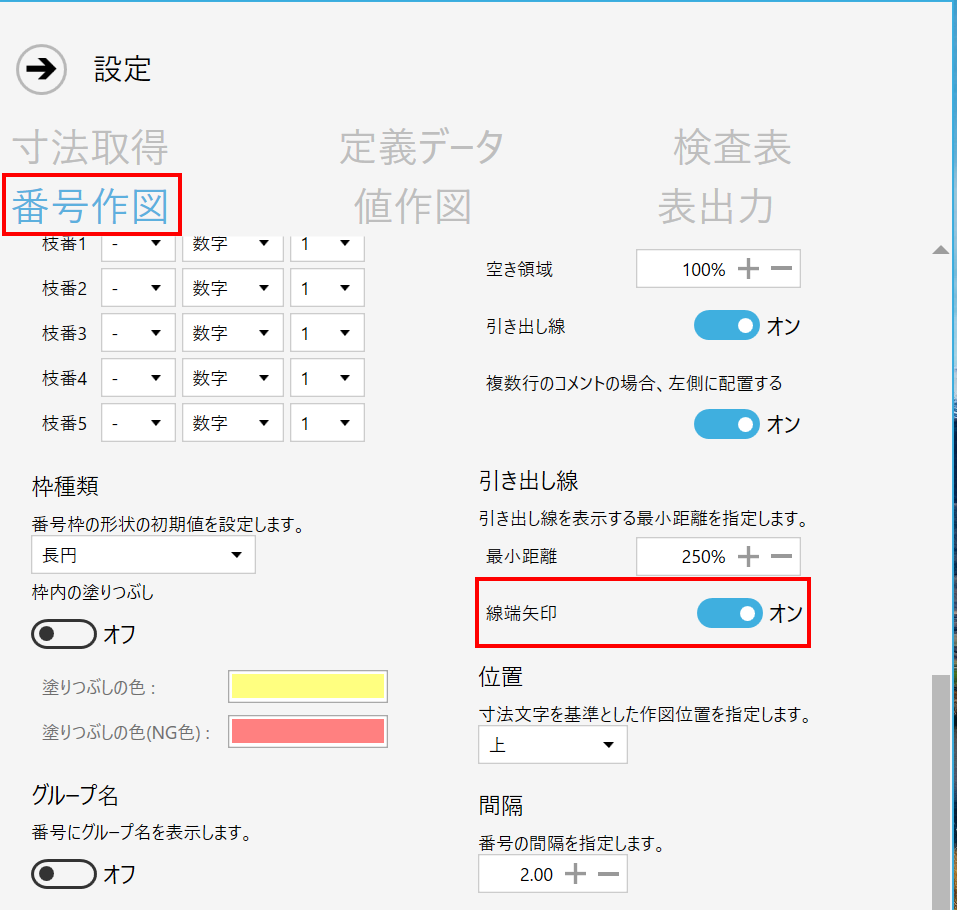

「設定」ー「番号作図」ー「引き出し線」ー「線端矢印」をオンに設定することで、引き出し線に矢印をつけることができます。

一連の流れをナレーション音声付きの動画でご紹介しておりますので、是非ご視聴ください。（myANDOR会員様限定）
