Q：検査表に出力する際に公差を±表記にできますか？

目次

• 公差の±表記方法
  • 検査表一覧で公差を±表記にする方法
  • 検査表に出力する方法
• 公差の±表記方法に関する操作方法（myANDOR会員様限定）

検査表一覧で公差を±表記にする方法

検査表一覧で±表記の公差欄を追加します。

①図面を開き、「検査表」をクリックします。

②検査表一覧画面の右上にある「設定（歯車マーク）」をクリックします。

③検査表＞検査項目にある「コメント」の「＋」ボタンをクリックし、項目を追加します。

④追加した項目名をわかりやすい名前に変更します。（例：公差）

⑤「公差」欄をわかりやすい位置に移動します。

⑥「公差」の「編集（鉛筆マーク）」をクリックします。

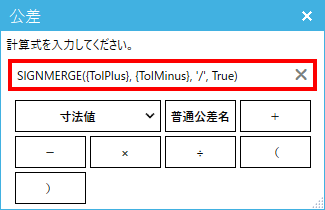

⑦「計算式（電卓マーク）」をクリックします。

⑧下記の計算式をコピーし、検査表システムの計算式部分に貼り付けてください。
IIF(({TolMinus}*-1)={TolPlus} AND {TolPlus}<>0,’±{TolPlus}’,'{TolMinus}/{TolPlus}’)

⑨「×」をクリックし、計算式を登録します。

⑩計算式が登録されたのを確認し、「×」をクリックします。

⑪一覧に戻り「寸法取得」または「自動取得」で寸法を取得し、確認してください。

検査表に出力する方法

±表記の公差欄を検査表に出力します。（例：Excelテンプレートに出力）

①検査表一覧画面の右上にある「設定（歯車マーク）」をクリックします。

②表出力＞出力情報にある「Excelテンプレート設定」のExcelファイル・出力シート・出力方法を設定します。

③表出力＞出力情報にある「出力情報」の寸法値の「＋」ボタンをクリックし、追加された項目を「公差」に変更します。

④±公差をExcelのどの列に出力するかを設定します。

⑤公差上限、公差下限は出力しないようチェックを外します。

⑥ 一覧に戻り「検査表出力」で検査表を出力します 。
