Q:アセンブリの組図と部品図をSOLIDWORKSのDrawingで図面出力するにはどうしたらいい？

2026.3.24

A：一括図面出力コマンドで組図と部品図を出力することができます。

アセンブリの組図と部品図をCADSUPERの図面に出力するのではなく、SOLIDWORKSのDrawing（２次元図面）に一括で出力することができます。

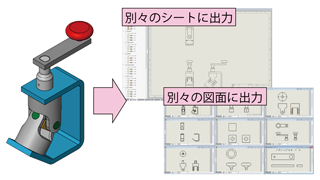

SOLIDWORKSのDrawingにアセンブリの組図と部品図を一括で出力することができます。

組図と部品図を出力するための図面テンプレートの設定を行います。

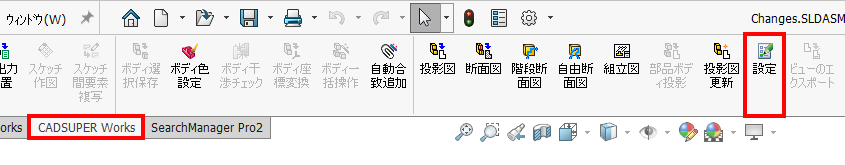

① 「CADSUPER Wosk」タブの「設定」を実行します。

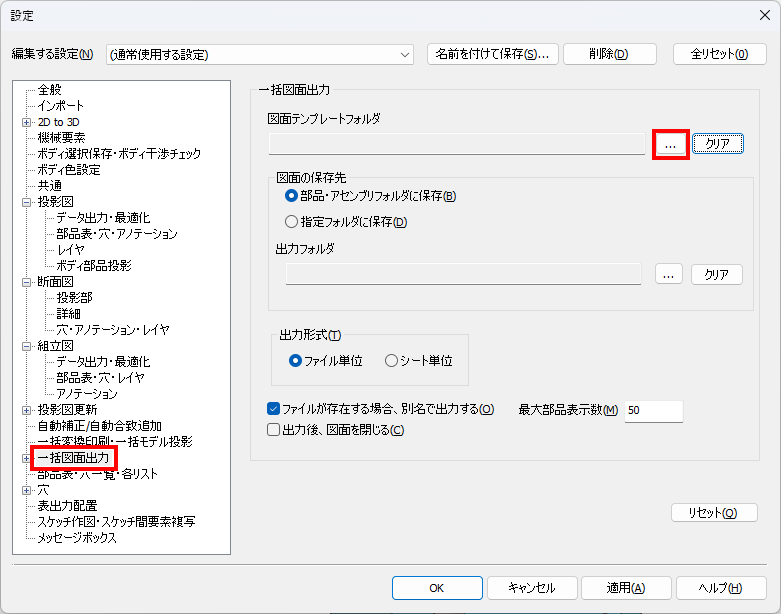

② 「一括図面出力」ページを開き、「図面テンプレートフォルダ」の「…」よりテンプレートフォルダを選択します。
（例：セットアップDVD＞sample＞drawTemplateフォルダ）

サンプルのテンプレートフォルダは下記よりダウンロードいただけます。
ダウンロード後は必ずファイルを解凍してからご使用ください。

③ 「適用」をクリックし、「OK」をクリックします。

SOLIDWORKSのDrawingに、一括で組図と部品図を出力します。

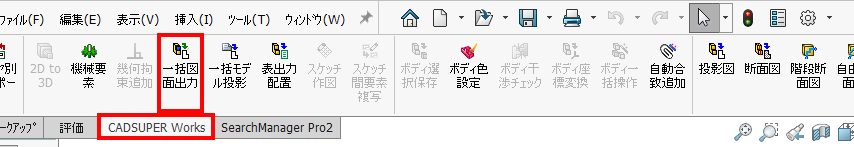

①「CADSUPER Works」タブの「一括図面出力」を実行します。

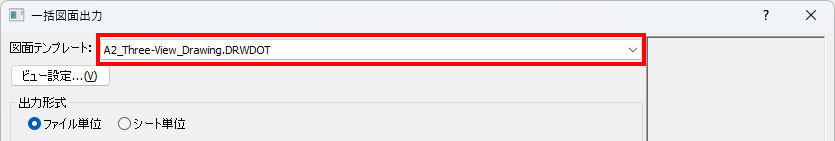

② 図面テンプレートサイズを選択します。

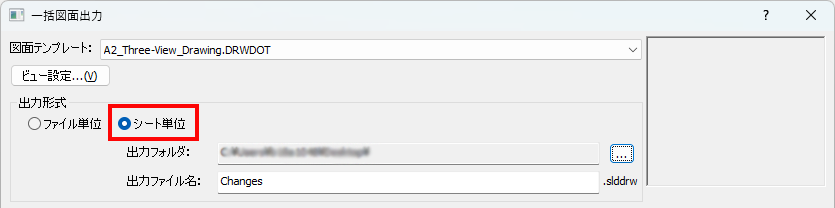

③ 出力形式を選択します。（例：シート単位）

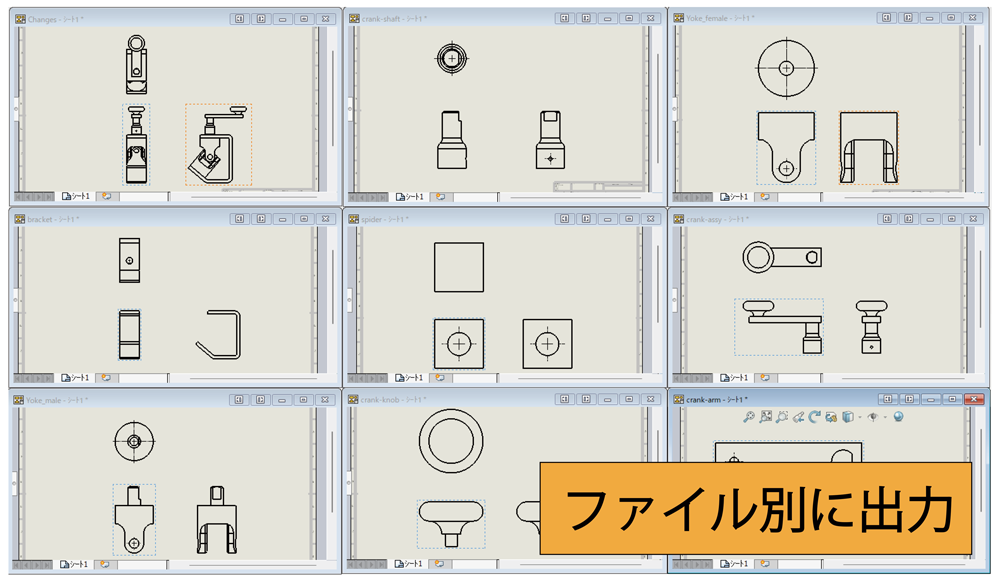

ファイル単位：アセンブリ・部品毎に別々の図面ファイルに出力
※一度に出力できる部品数は50部品までとなります。

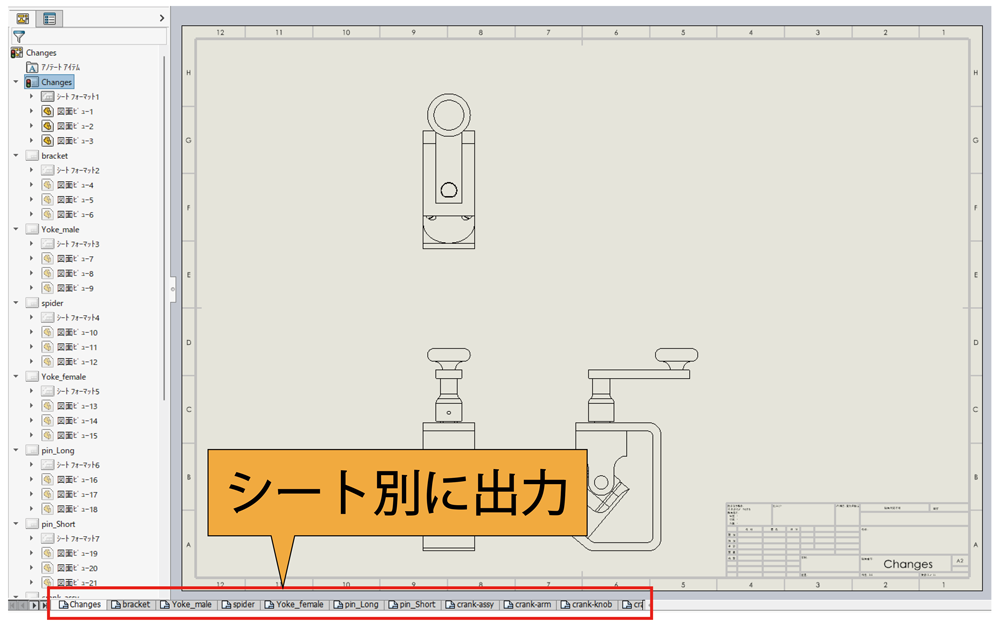

シート単位：アセンブリ・部品毎に、ファイル内のシート別に出力

④ 「OK」をクリックします。

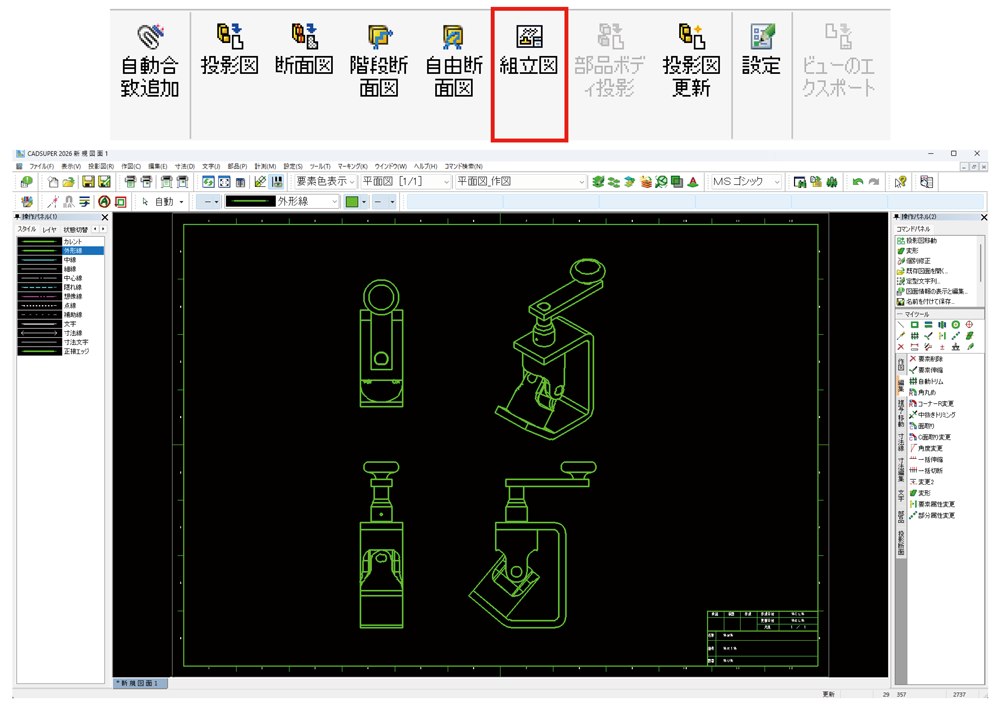

CADSUPER図面に出力する場合は、「組立図」コマンドを使用してください。

一連の流れをナレーション音声付きの動画でご紹介しておりますので、是非ご視聴ください。

（ myANDOR会員様限定）
