Q:板金展開図を作成したい

目次

• 板金展開図を出力する方法
  • 板金タブを表示する方法
  • 板金を展開する方法
  • 板金展開図を出力方法
• 板金展開図の出力に関する操作動画（myANDOR会員様限定）

板金タブを表示する方法

デフォルトでは、板金タブは表示されていません。まず、板金タブを配置します。

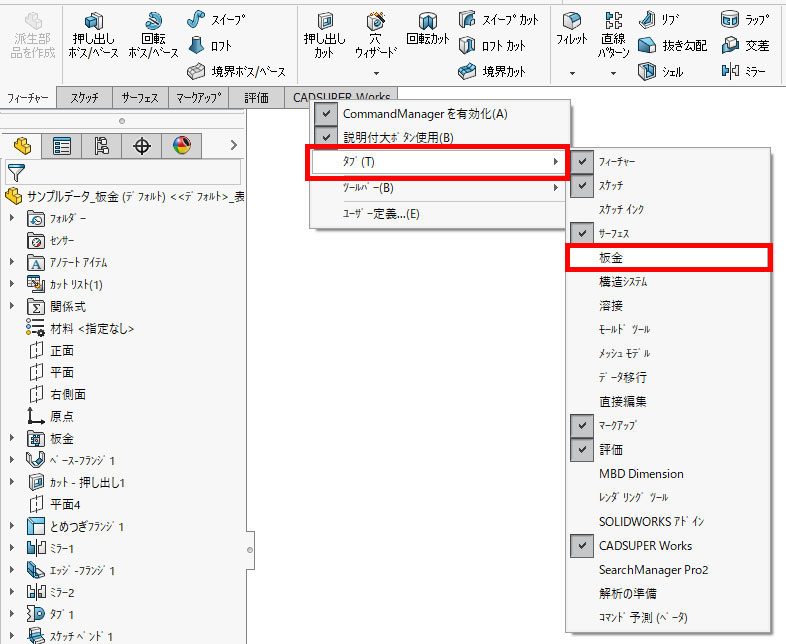

①タブ上で右クリック、「タブー板金タブ」にチェックを付けます。

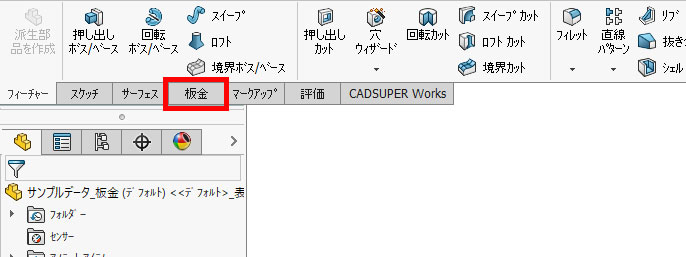

すると、板金タブを配置することができました。

板金を展開する方法

板金を展開します。

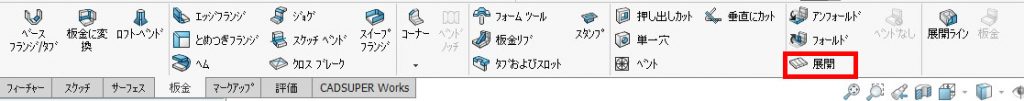

①「板金」タブの「展開」を実行します。

すると、ワンクリックで板金を展開できます。

板金展開図の出力方法

板金展開図を出力します。

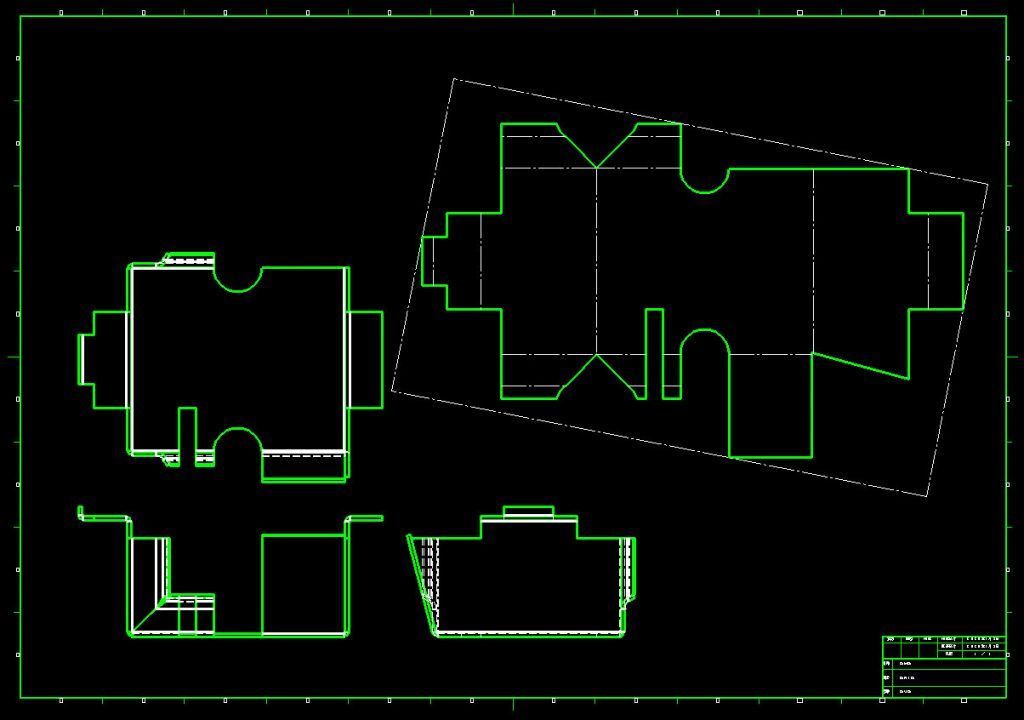

① 部品が展開された状態で、「CADSUPERWorks」タブの「投影図」を実行します。

②投影図出力設定を行い、「OK」をクリックします。

③投影図の配置位置を指定します。
