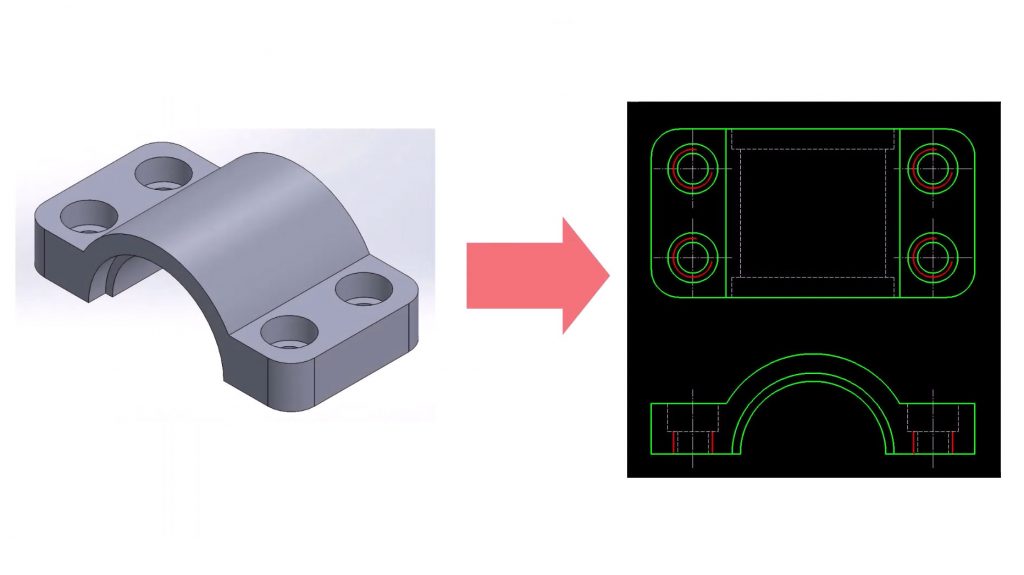

ねじ山は投影図に出力できる？

目次

• ねじ山を投影図に出力する方法
  • ねじ山情報を追加する方法
  • 投影図出力時の線のスタイル登録方法
  • 投影図出力方法
• ねじ山の投影図出力に関する操作動画（myANDOR会員様限定）

ねじ山情報を追加する方法

ねじ山情報を追加します。

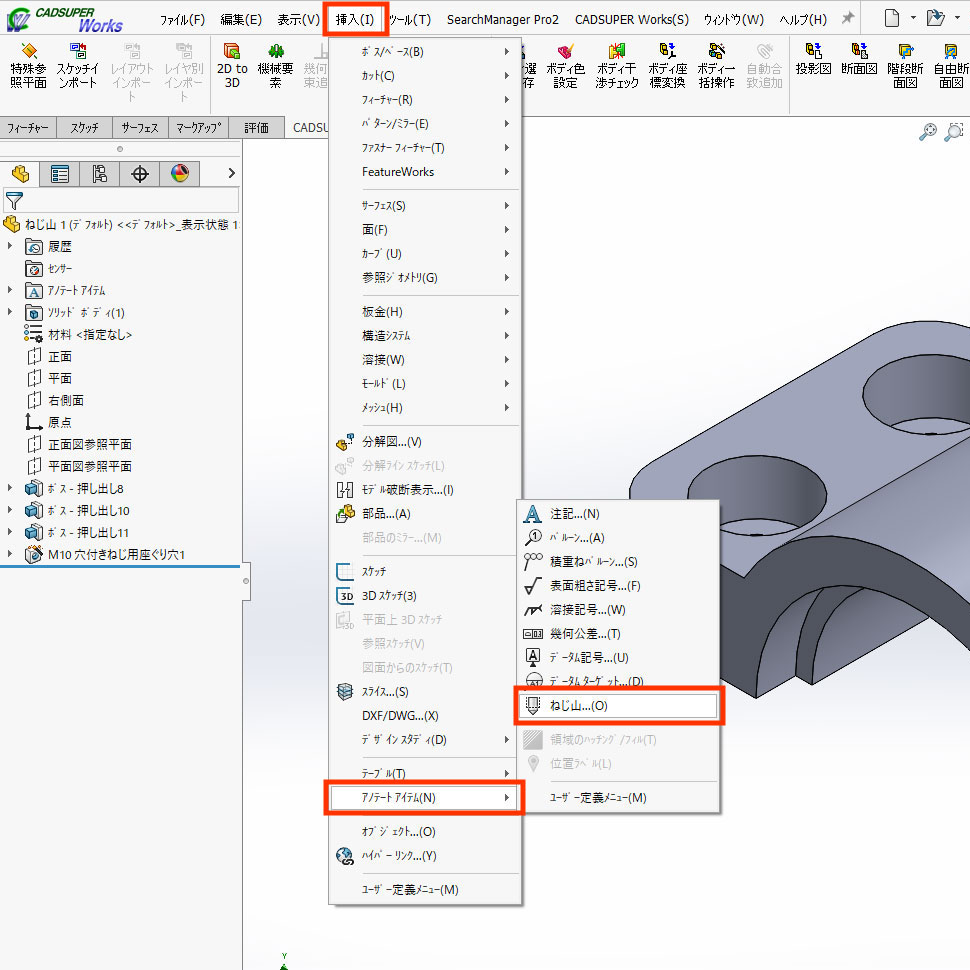

①「挿入」メニューの「アノテアイテムーねじ山」を実行します。

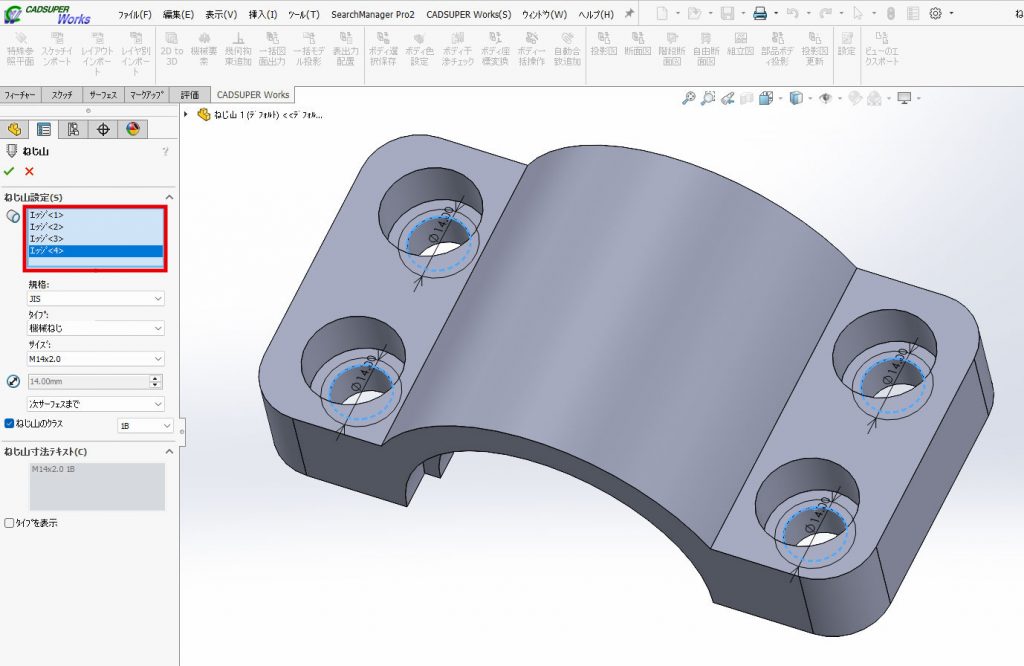

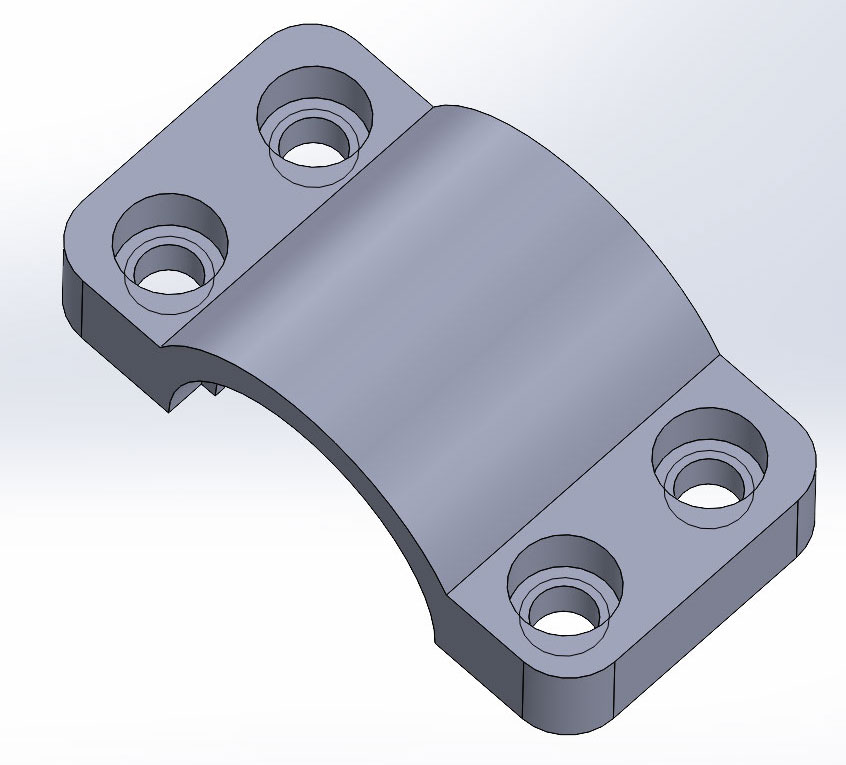

②ねじ山の円のエッジをクリックし、ねじ山設定を行います。

③OKをクリックすると、ねじ情報の設定ができます。

投影図出力時の線のスタイル登録方法

投影図出力時の線のスタイルを登録します。

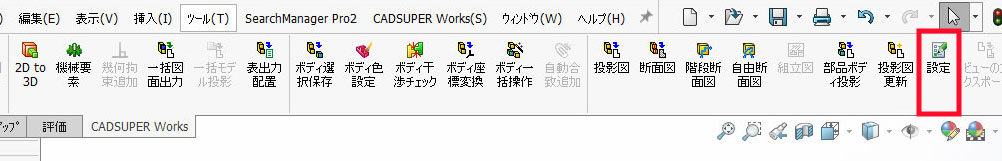

①「CADSUPERWorks」タブの「設定」を実行します。

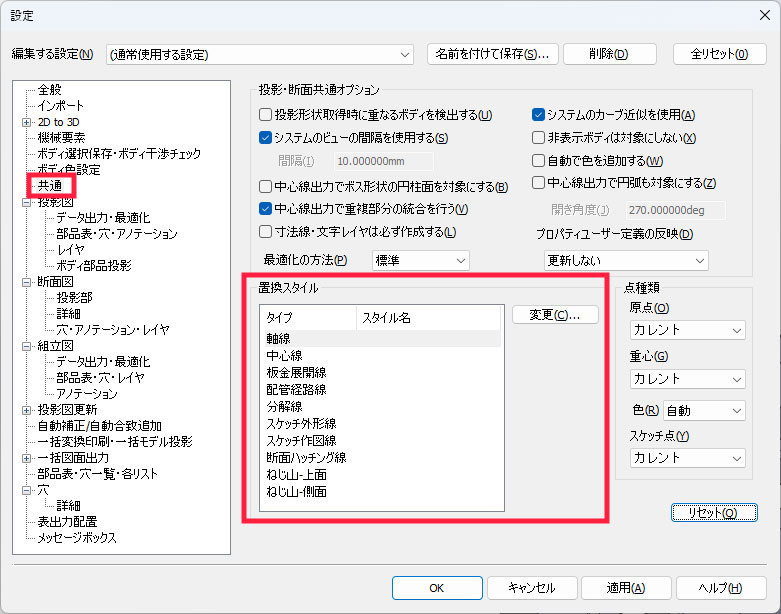

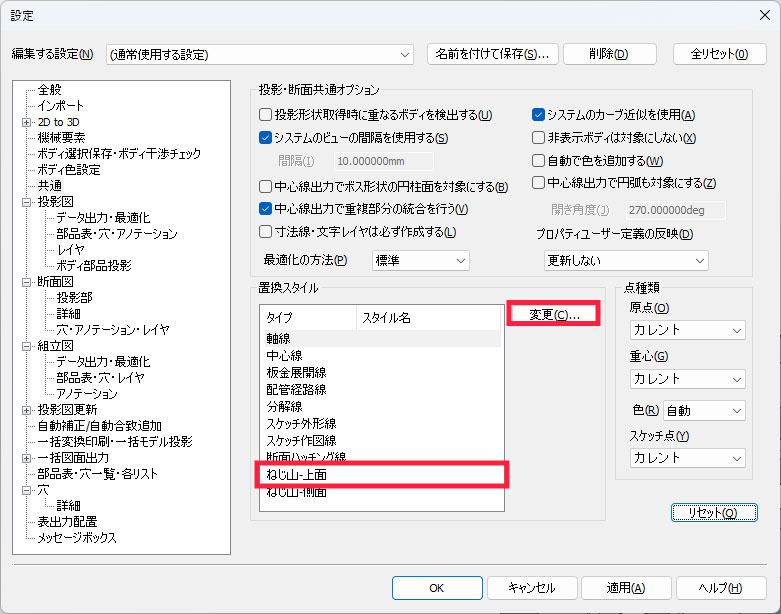

②「共通ー置換スタイル」から、ねじ山タイプの設定を行います。

③「ねじ山ー上面」を選択し、「変更」を選択します。

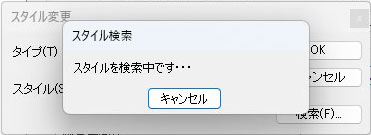

④「検索」を選択し、CADSUPERで使用しているスタイルを取得します。

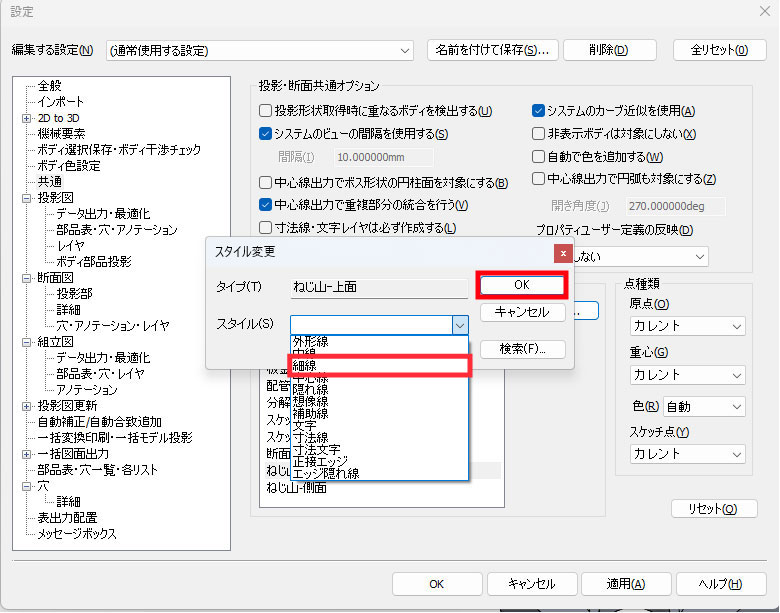

⑤スタイルから線種を選択し、「OK」をクリックします。

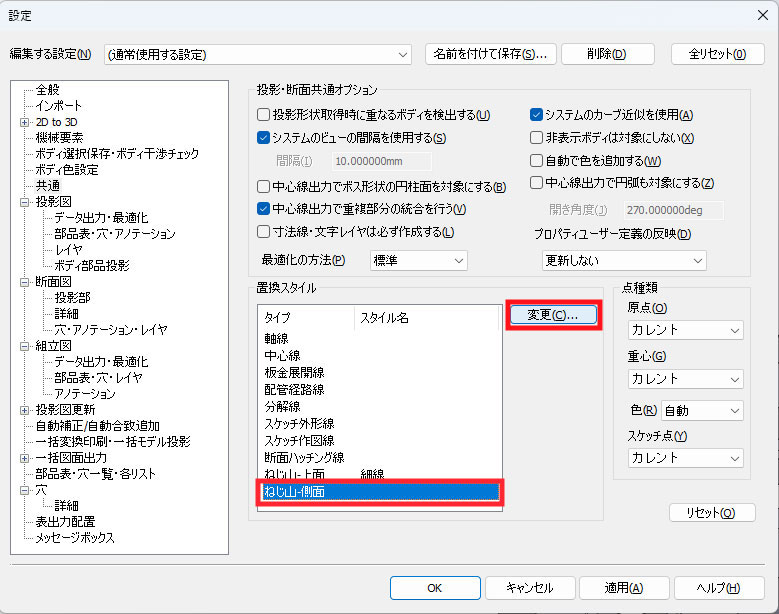

⑤「ねじ山ー側面」も同様に変更します。

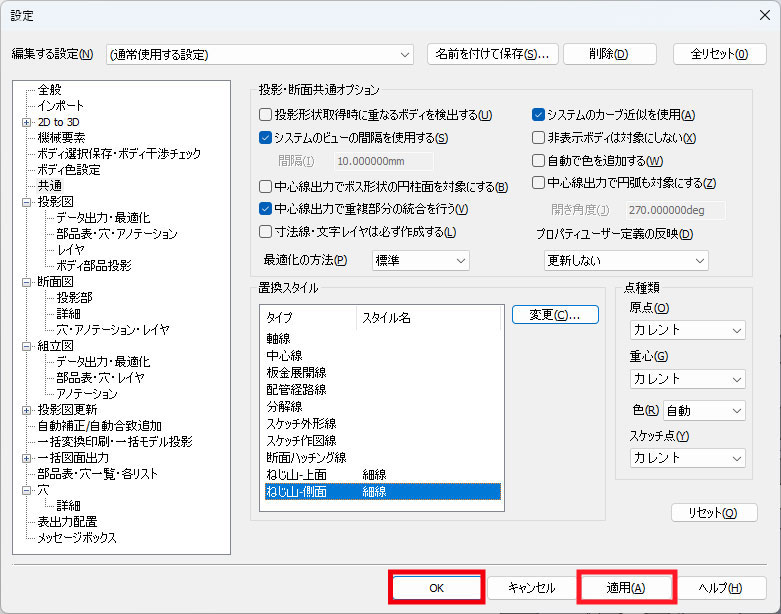

⑥「適用」をクリックし、「OK」をクリックします。

投影図出力方法

投影図を出力します。

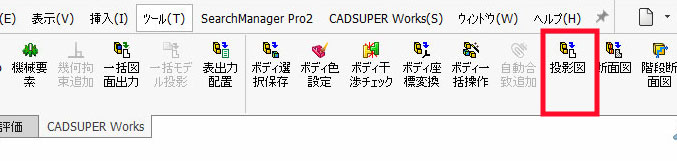

① 「CADSUPERWorks」タブの「投影図」を実行します。

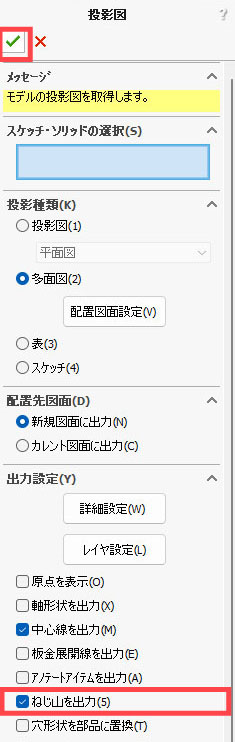

②投影図出力設定を行い、「OK」をクリックします。

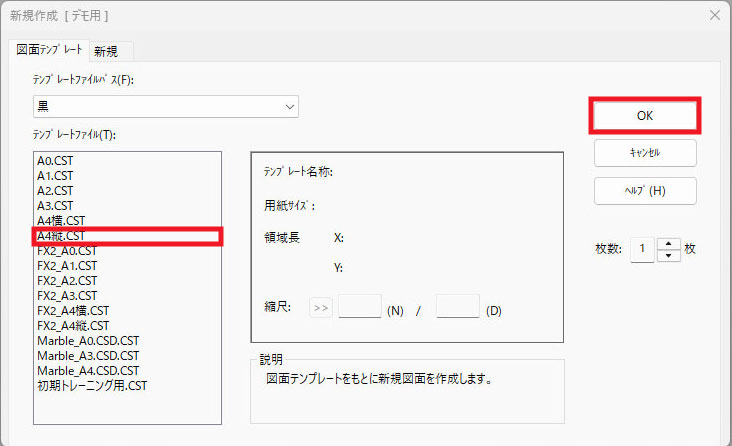

③出力するテンプレートを選択し、「OK」をクリックします。

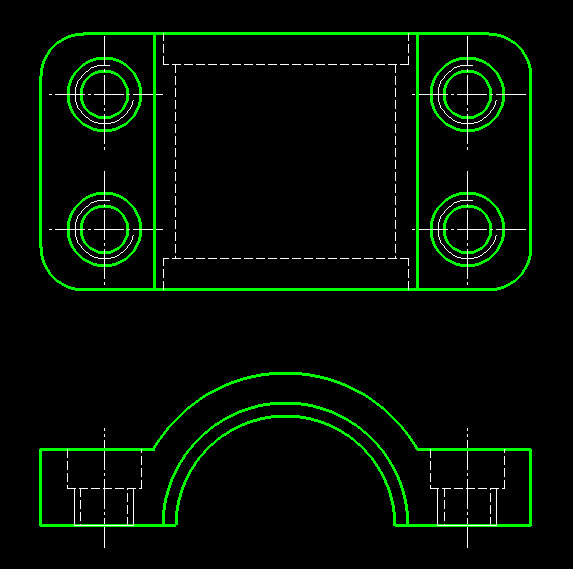

④投影図の配置位置を指定します。
