Q：図面出力時、寸法も出力することはできますか？

目次

• 2次元図面に寸法を出力する方法
  • 図面に出力できる寸法種類
  • 寸法を出力する設定
• 図面出力時の寸法配置に関する操作動画（myANDOR会員様限定）

図面に出力できる寸法種類

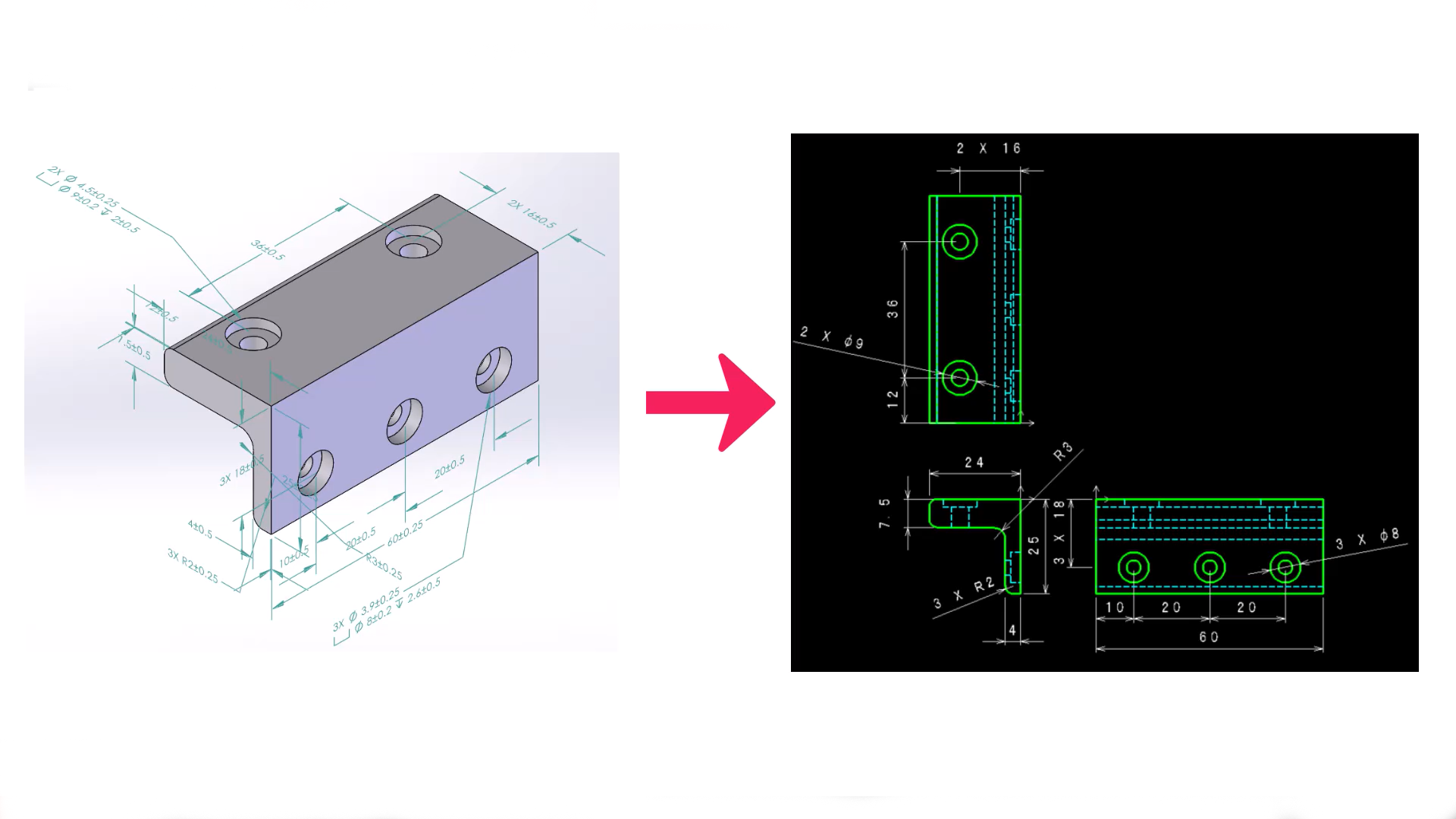

CADSUPERWorksでは、2種類の寸法を2次元図面に出力することができます。

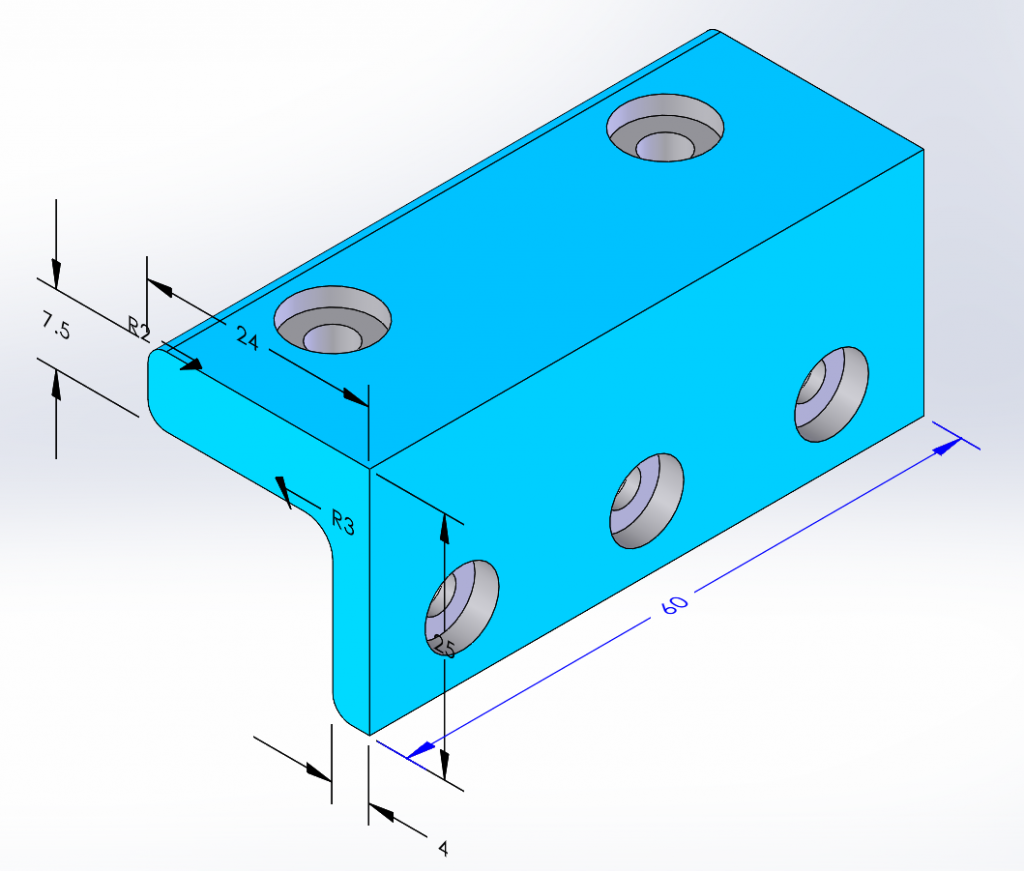

・フィーチャー寸法
3次元モデルを作成した際に使用した寸法です。値を変更した場合、モデルのサイズ・形状が変更されます。

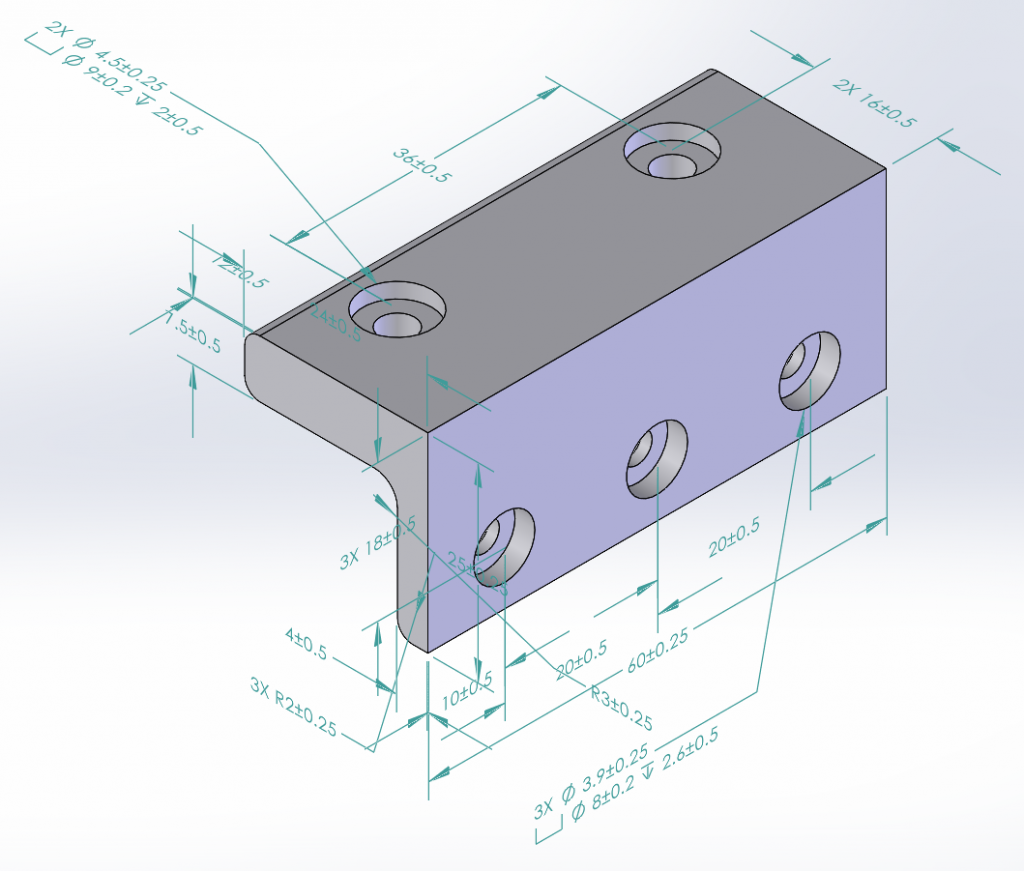

・参照寸法
モデル作成後、3D上で作図した寸法です。数値を変更することはできませんが、モデルが変更された場合、参照寸法も更新されます。

寸法を出力する設定

投影図コマンドで寸法を出力する設定をご紹介します。

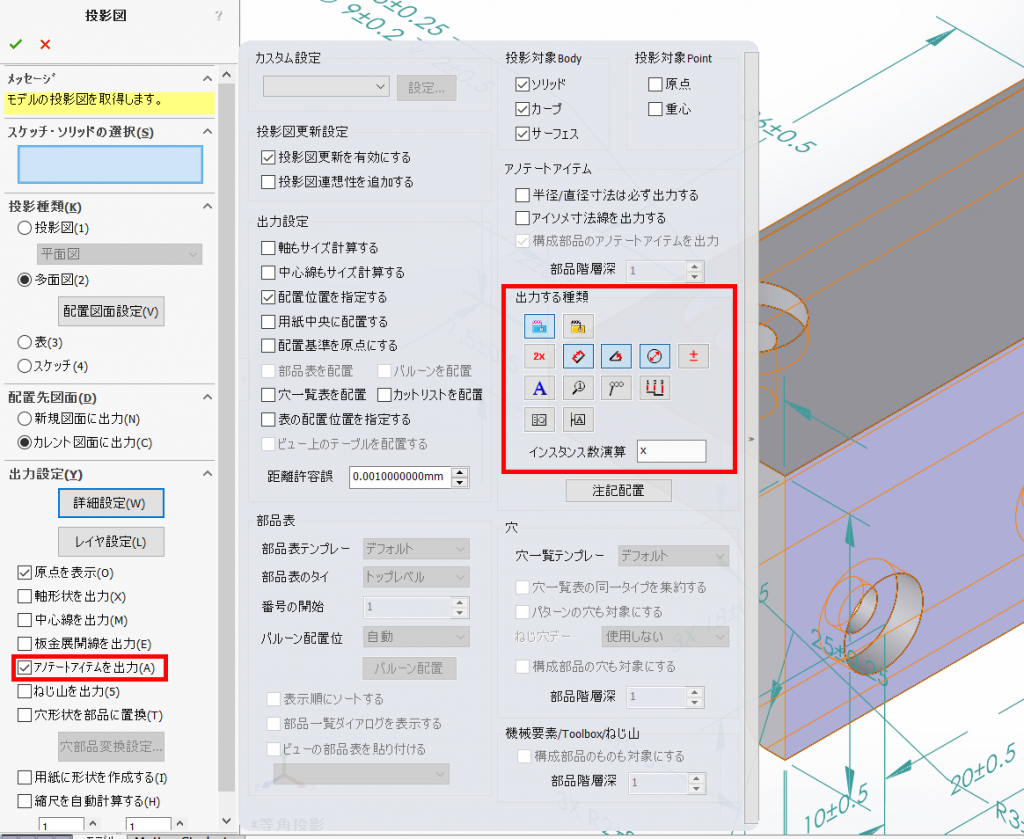

①「CADSUPERWorks」タブの「投影図」コマンドを実行します。
②「アノテートアイテムを出力」にチェックを付けます。
③「詳細設定」を開き、出力する種類で「参考寸法・DimXpart寸法」又は、「フィーチャー寸法」を選択します。

④OKをクリックします。

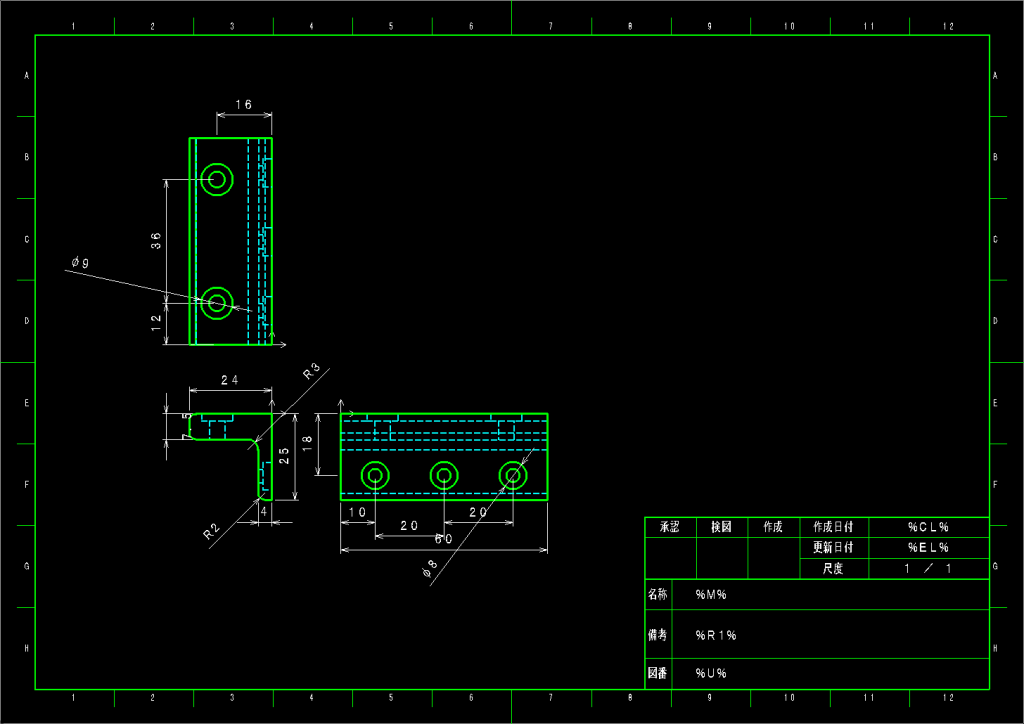

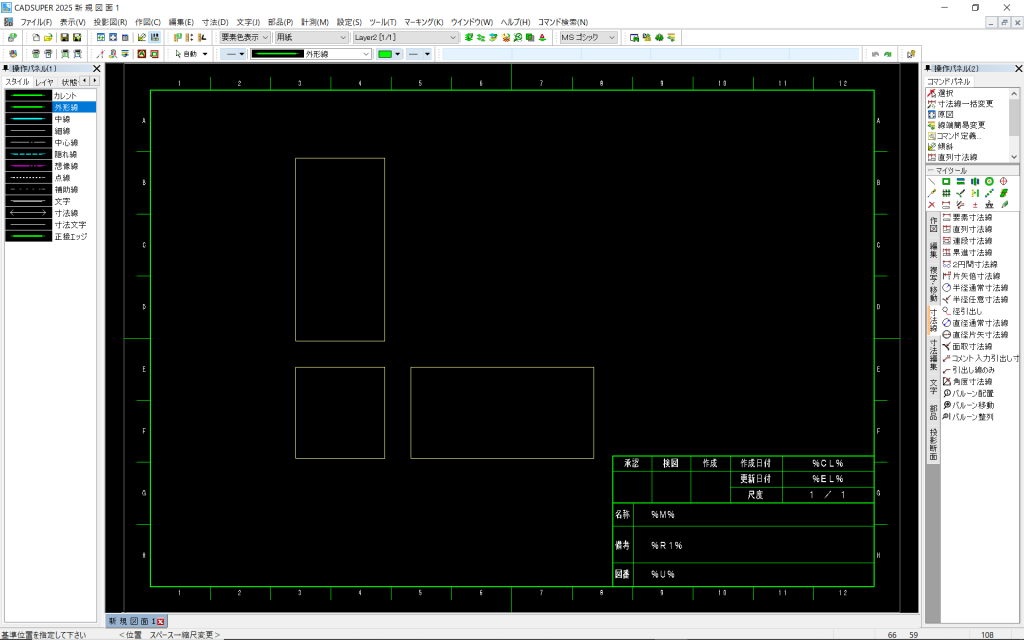

⑤図面サイズを選択し、配置位置を指定します。
