複数の部品・アセンブリを一括で図面出力したい

目次

• 一括モデル出力方法
  • 一括モデル投影
  • 出力設定方法
• 一括モデル投影に関する操作動画（myANDOR会員様限定）

一括モデル投影

一括モデル投影を行います。
※データを閉じた状態で行ってください。

①CADSUPER Worksタブの「一括モデル投影」コマンドを実行します。

②「ファイル追加」をクリックし、2次元図面に出力したい部品・アセンブリを選択し、「開く」をクリックします。

③ファイルの一覧に追加されます。
（「ファイル一覧ダイアログを表示する」にチェックを入れます。）

➃「OK」をクリックし、「はい」をクリックします。

⑤CADSUPERが起動するので、図面サイズを選択します。

⑥出力一覧が表示されるので、出力するファイルを選択することができます。
※ファイルを選択し、「テンプレート変更」をクリックすると、個別に図面サイズを指定することができます。

⑦「実行」をクリックすると、投影図出力が行われます。

出力設定方法

登録している投影図出力設定を、ファイル全て・個別に設定が行えます。

＜全てのファイルに適用＞
「使用する設定」のプルダウンから登録した設定を選択します。

＜ファイル毎に設定＞
①ファイルをダブルクリック、又はファイルを選択し、「ファイル設定」をクリックします。

②「設定一括切り替え」使用する設定のプルダウンから登録した設定を選択します。

---

＜ファイルの一覧を保存・復元する方法＞

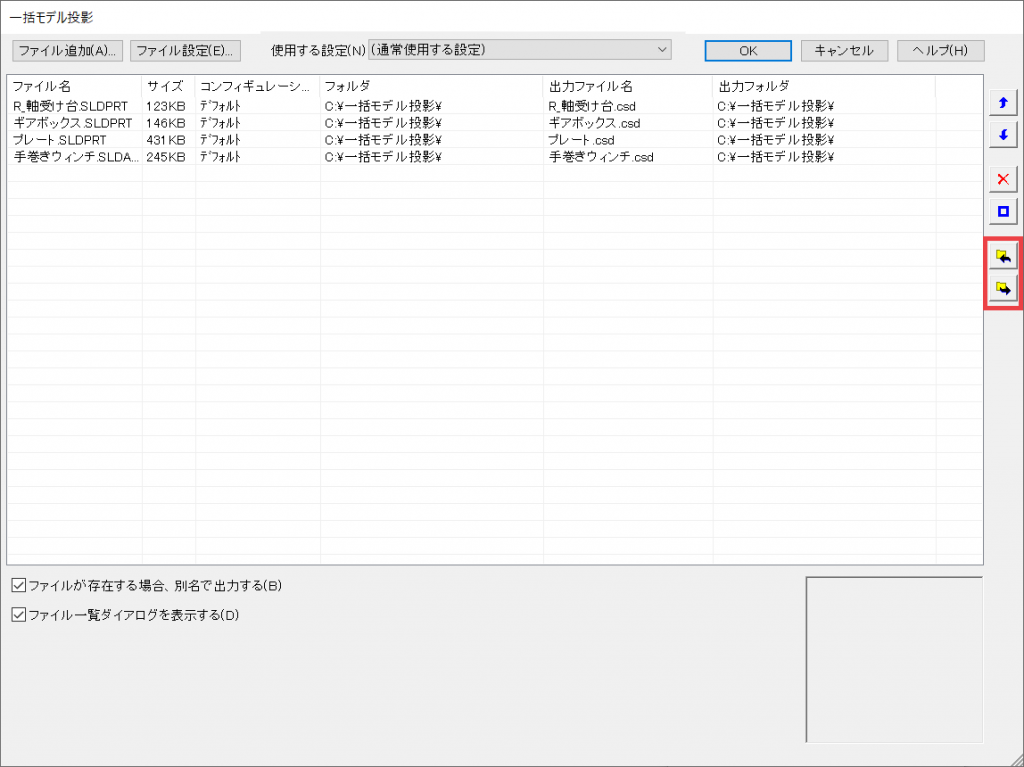

・「リストの保存」のアイコンをクリックし、ファイル名を入力し、保存します。一覧投影リスト（.cswbml）として保存されます。

・「リストの読込」のアイコンをクリックし、保存した一覧投影リスト（.cswbml）を選択し、「開く」をクリックすると、ファイルが一覧に追加されます。
