Q：図枠に収まらない場合はどうしたらいい？

2026.5.25

A：中間省略図をご使用ください。

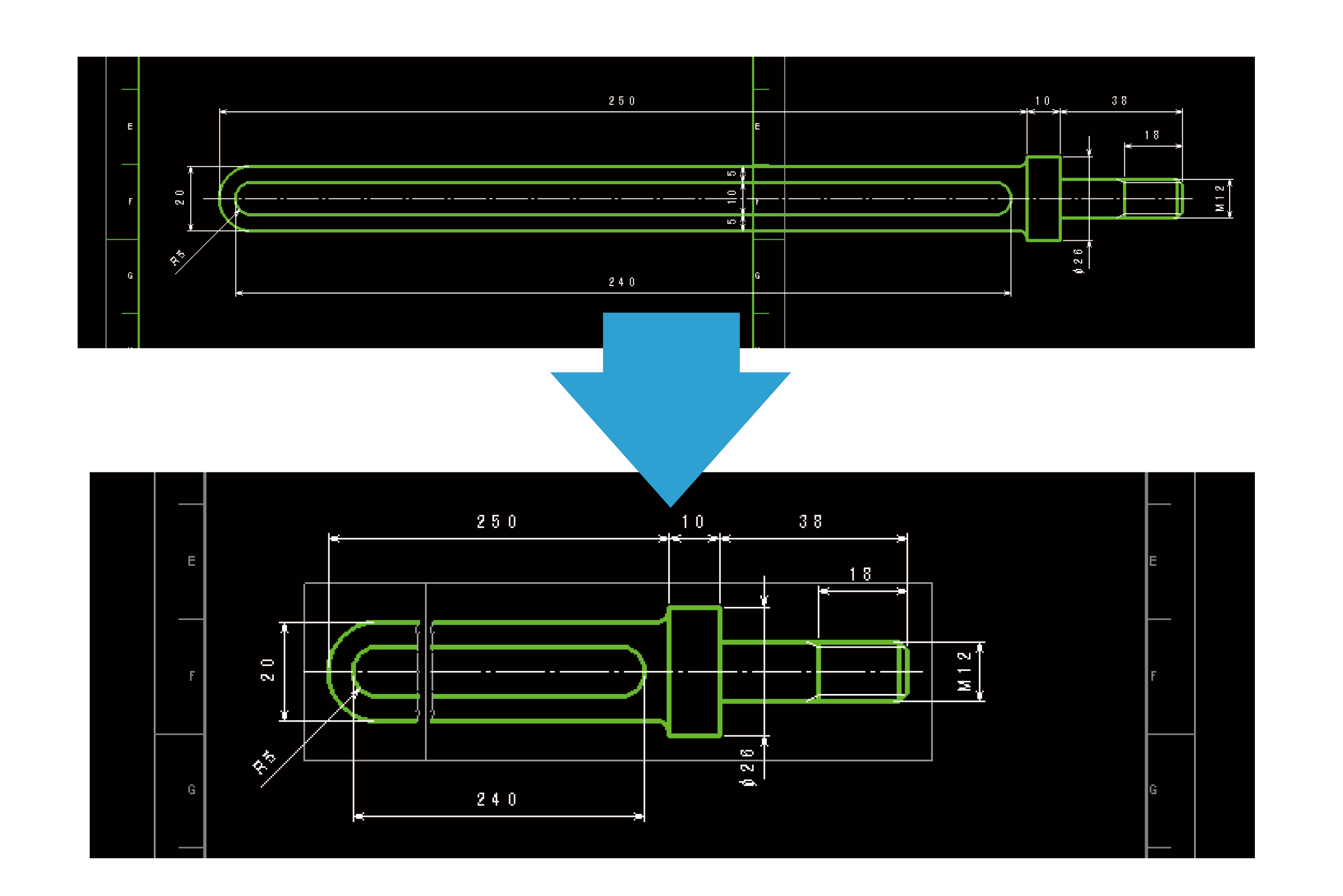

図枠に収まらない際に、図枠内に収まるよう、中間省略図を作成することができます。寸法表示はそのままに、見た目だけ省略することができます。簡単に省略図を作成でき、作図時間が大幅に短縮されます。

何度でも省略、解除が可能なため、設計変更があった際にも形状の修正を行っていただけます。

ポイントこんな時に便利！	図枠内に図形が収まらない場合に便利です。
使用コマンド	CADSUPER起動＞「投影図」＞「中間省略図」
対応バージョン	すべてのバージョン（CADSUPER・CADSUPERLite）

省略する範囲を指定すると、中間を省略した図を作図できます。

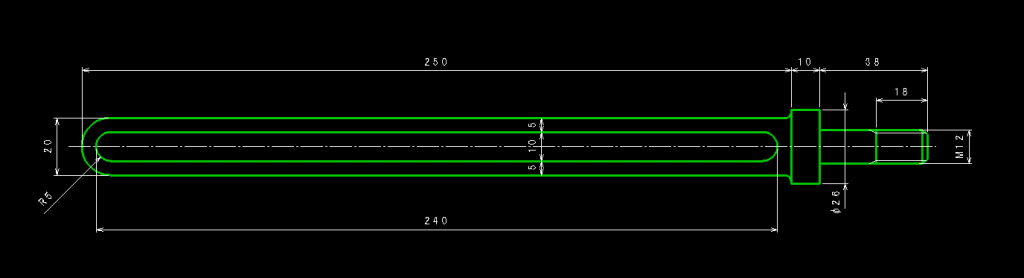

投影図を登録します。

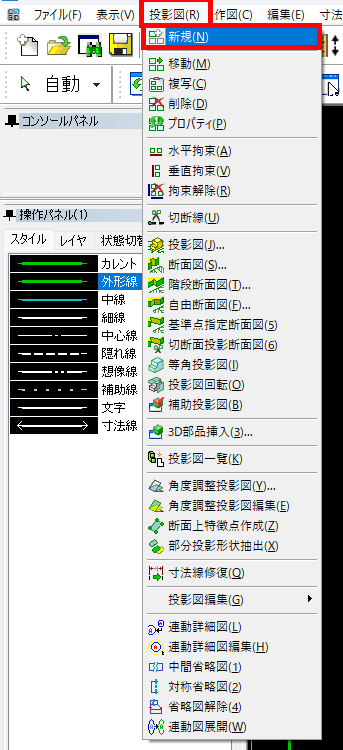

① 「投影図－新規」を実行します。

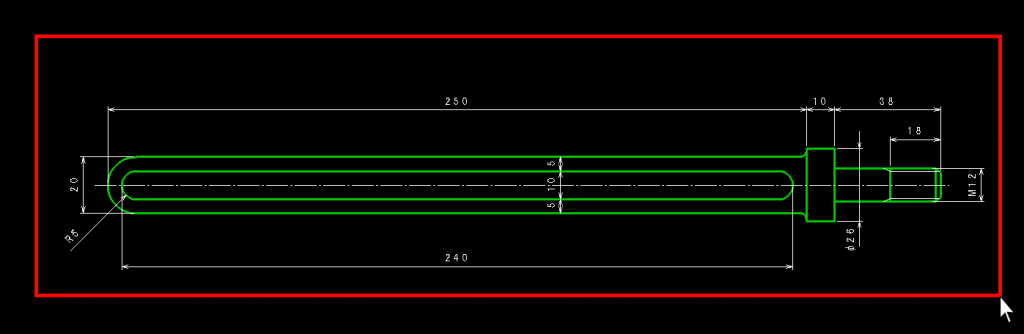

② 省略したい図形を寸法ごと選択し、確定します。

③ 基準点を指定します。

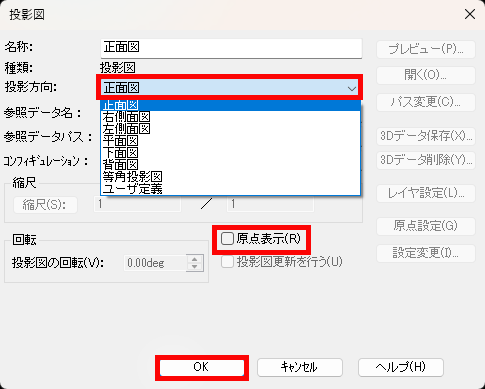

④ 投影方向を変更し、原点表示のチェックを外します。OKをクリックします。

⑤ レイヤセットを変更します。

中間省略図を作成します。

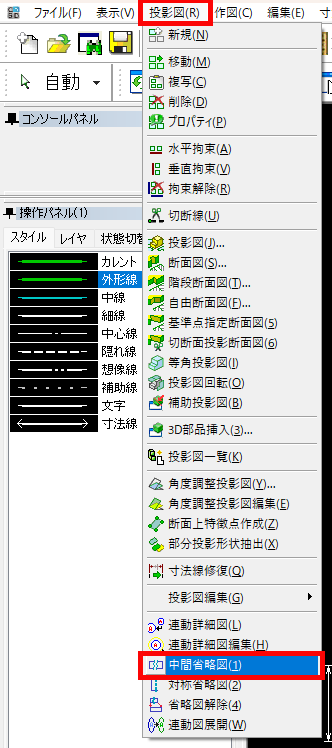

① 「投影図－中間省略図」を実行します。

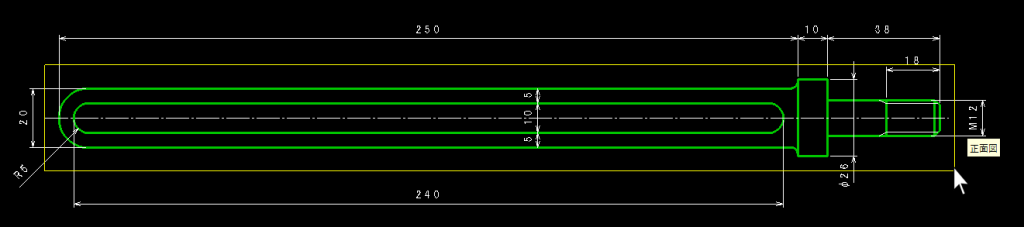

② 省略する図形を選択します。

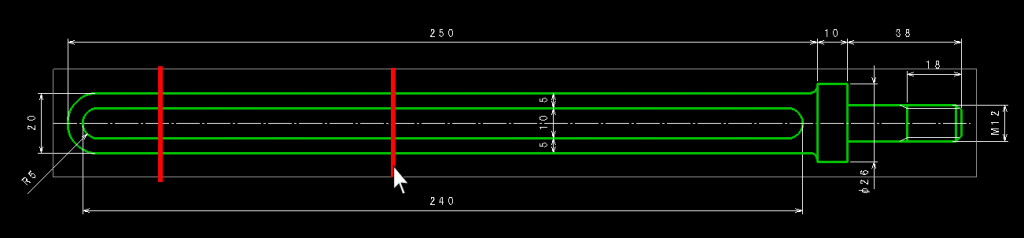

③ 省略位置を指定します。

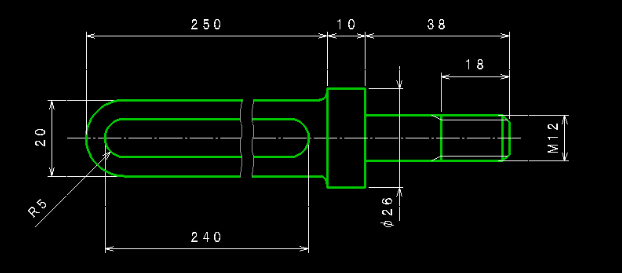

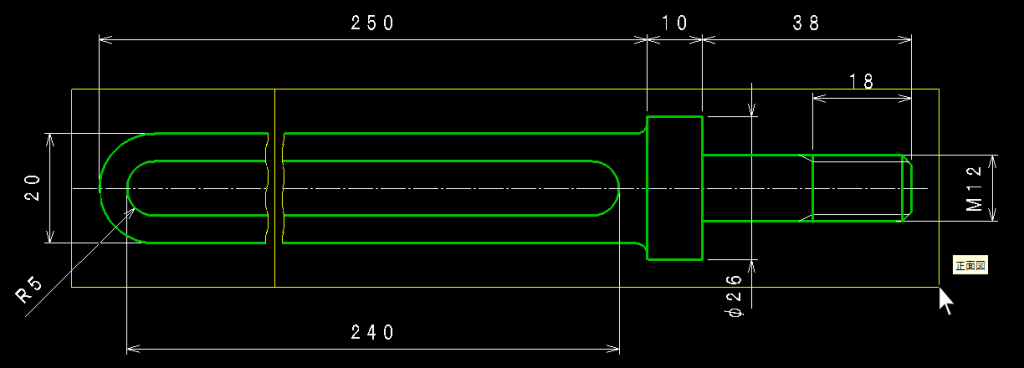

省略前の寸法と省略後の寸法に違いはなく、見た目だけ省略することができます。

作成した中間省略図をワンクリックで解除します。

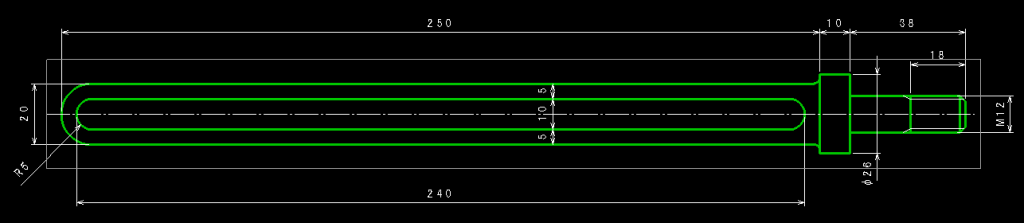

中間省略図を解除します。

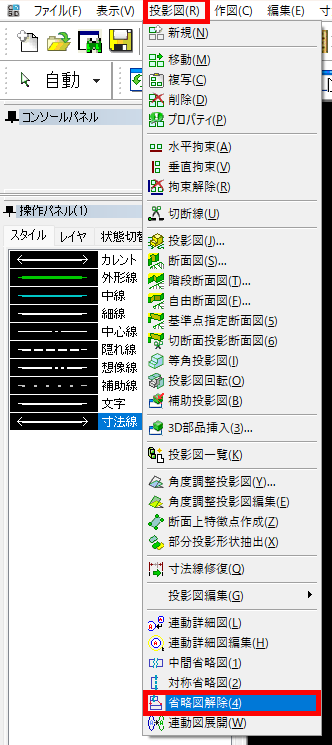

① 「投影図－省略図解除」を実行します。

②省略図をクリックすると通常要素に戻すことができます。

一連の流れをナレーション音声付きの動画でご紹介しておりますので、是非ご視聴ください。（myANDOR会員様限定）
