図面内に書かれた形状を連動部品として扱いたい

ポイント こんな時に便利！	機械要素にない部品でも、グループ形状として扱うことで、一括で部品のサイズ変更や違う部品に置き換えることができます。
使用コマンド	CADSUPER起動＞「編集」＞「グループ形状」＞「作成」 CADSUPER起動＞「編集」＞「グループ形状」＞「ツリー」
対応バージョン	すべてのバージョン（CADSUPER・CADSUPERLite）

目次

• 図面内の形状を連動部品として配置する方法
  • グループ形状作成
  • グループ形状のリスト表示
• 配置したグループ形状を一括で編集する方法
  • グループ形状編集
• グループ形状に関する操作動画（myANDOR会員様限定）

グループ形状作成

グループ形状として登録・配置します。

①「編集ーグループ形状ー作成」を実行します。

②部品を回転させる場合は、コマンドモード1を「平回転複写」に切り替えます。

③部品を選択し、名称を入力します。
（※作成時に部品名を入力する場合は、「ユーザープロパティ設定ー編集ーその他」にある「グループ形状ー作成時、名称を入力する」にチェックを入れてください。）

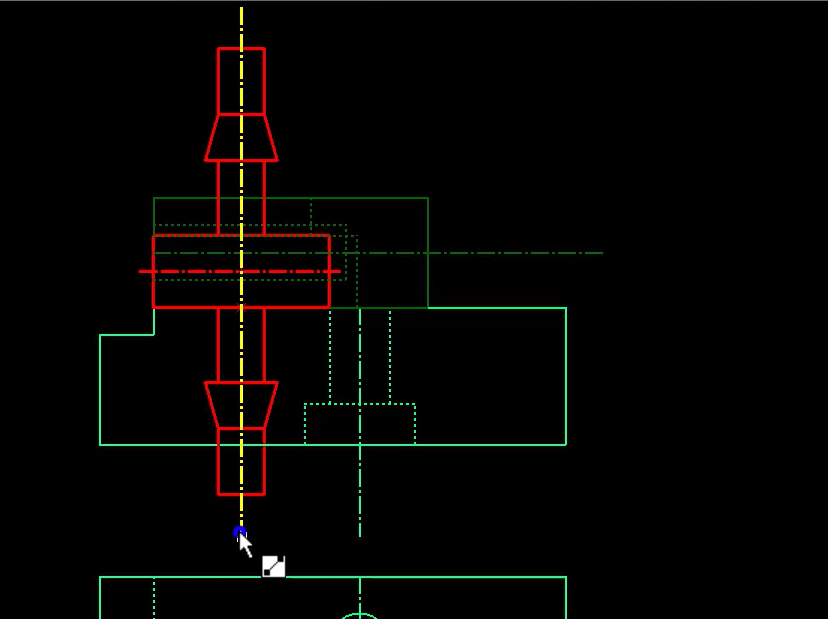

④回転基準点と角度基準点を指定します。

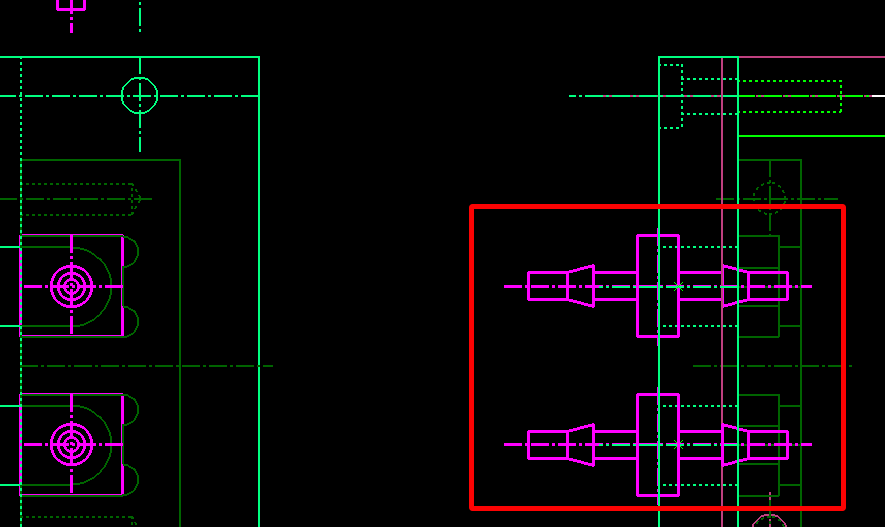

⑤配置位置を指定し、部品を配置します。

グループ形状のリスト表示

配置したグループ形状をリスト表示します。

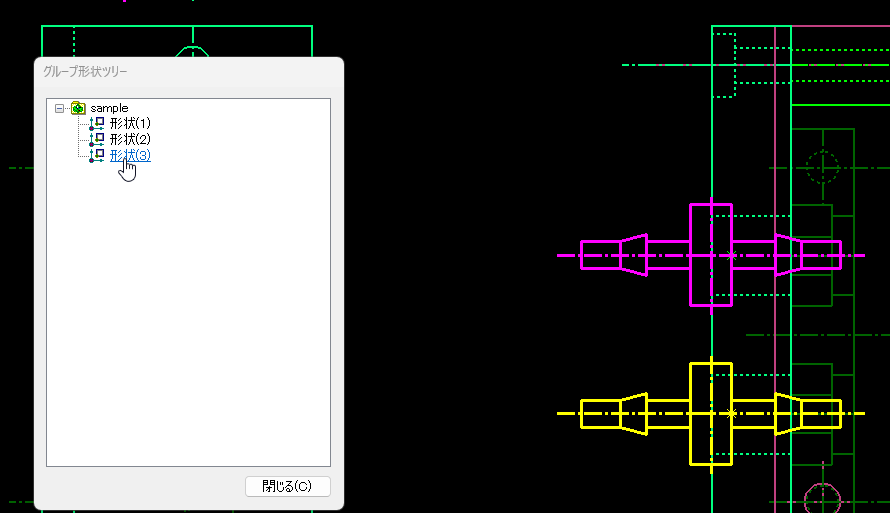

① 「編集ーグループ形状ーツリー」を開きます。

②クリックした部品がハイライト表示します。

グループ形状編集

グループ形状編集を利用し、連動して部品を編集します。

①「編集ーグループ形状ーツリー」を開きます。

②部品を右クリックし、グループ形状編集を実行します。

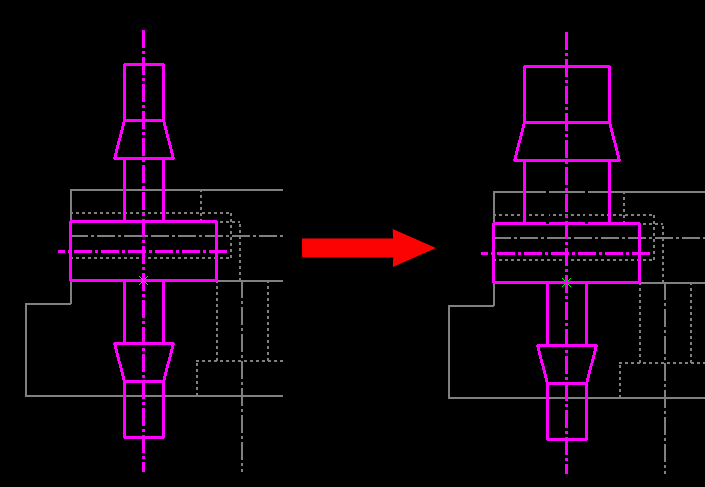

③部品を編集します。（例：対称変形）

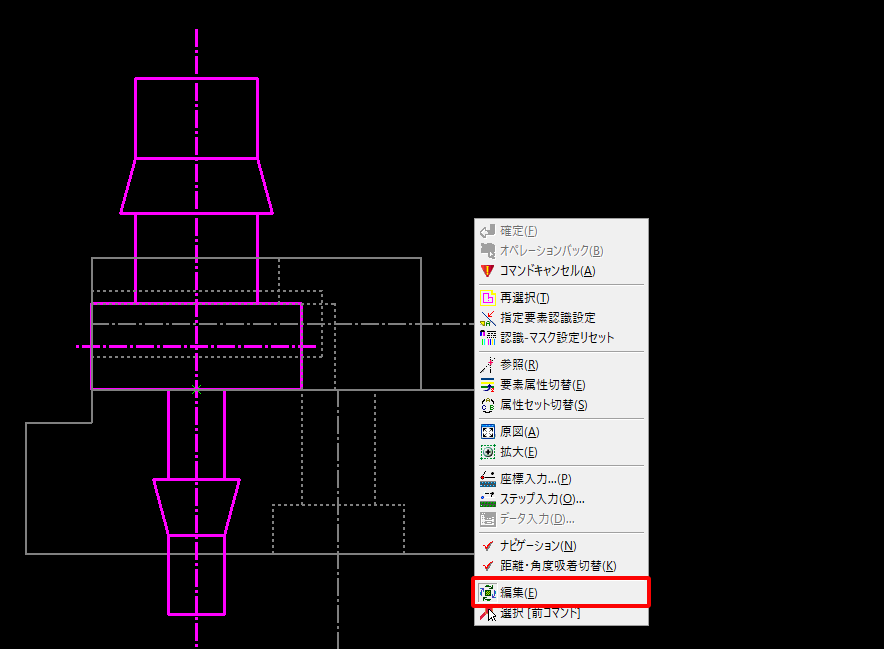

④右クリックし、表示されるポップアップメニューから「編集」をクリックします。

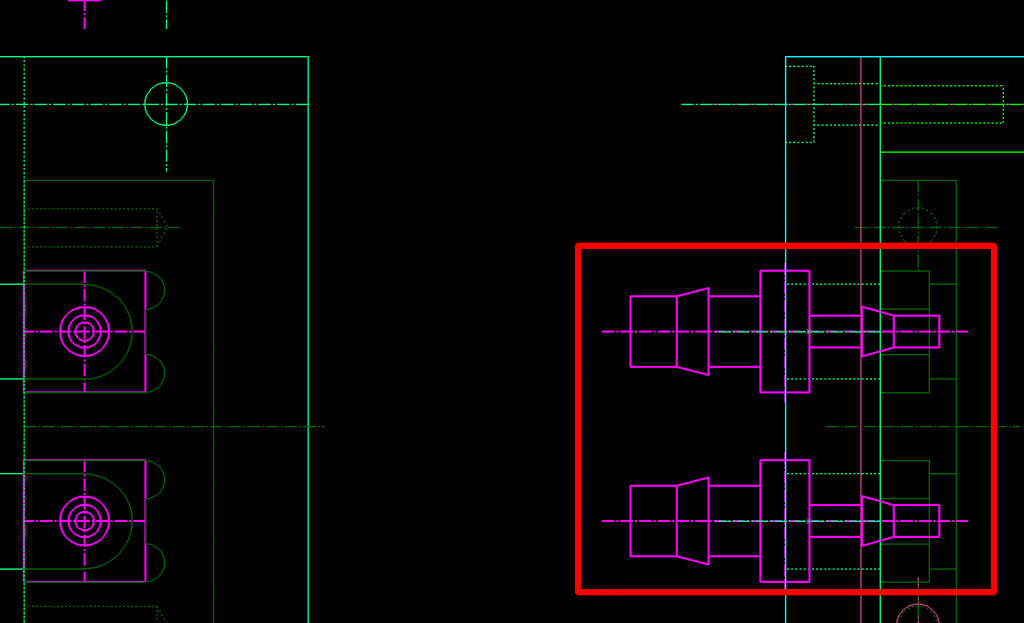

配置したグループ形状が一括で変更されます。
